Парковочный свет. Часть 2. Замок зажигания.

Всем доброго времени суток, уважаемые читатели и подписчики.

Сегодня я опять затрону парковочный свет на ранних моделях ВаЗ 2108/09/99.
В прошлой записи я рассказал что такое парковочный свет (или стояночный свет), как он работает и для чего нужен.

Первая составляющая парковочного света это подрулевой переключатель.
Вторая это замок зажигания старого образца, про который я немного упонимнал в прошлой записи. Нужен если не колхозить с дополнительным реле.. Ну и добавляет пару вкусных мелочей. О них чуть ниже.

Т.к в прошлой записи про стояночный свет я хотел колхозить с дополнительным реле, после ночных размышлений я все таки начал поиски этого чудо-замка на разборках. Первым делом поехал на ту разборку к той 09, с которой я снял переключатель с функцией стояночного света.
Пока меня не было, ее кто-то в шутку закрыл, но мы не из робкого десятка, лезем через открытый багажник и открываем заднюю дверь, через нее и водительскую. Смотрим на замок, да он именно старый, с положением III «парковка». Но ключа нет. Ищем на полу, нету…в багажнике…нету. Расстраиваемся и идем искать другие 08/09/99 в которых будет ключ. Ходил долго, и тут случайно глянул на старую тарвию…и тут увидел нужный мне замок и ключи в нем! Сразу стал снимать, на удивление он крепиться не на 4, а 2 болтами и чем-то вроде стяжки снизу, причем шляпки на срывных болтах не сорваны. Это упросило снятие в разы. снимаем и видим, что ключ в ооочень плачевном состоянии, замок поворачивается отверткой. Долго ругаемся на себя и идем дальше. И тут видим 99 без крыши, с ключами в замке! Сразу проверяем состояние ключа и замка, все ок! тут же снимаем замок и идем договариваться о цене. Я урвал его на 200 рублей.

Предлагаю рассмотреть отличие замков зажигания нового и старого образца.

Первое отличие это то, что замок старого образца, будем дальше называть его 2108, работает совместно с реле зажигания и имеет силовую контактную группу.

Это намного лучше, чем простые контакты.

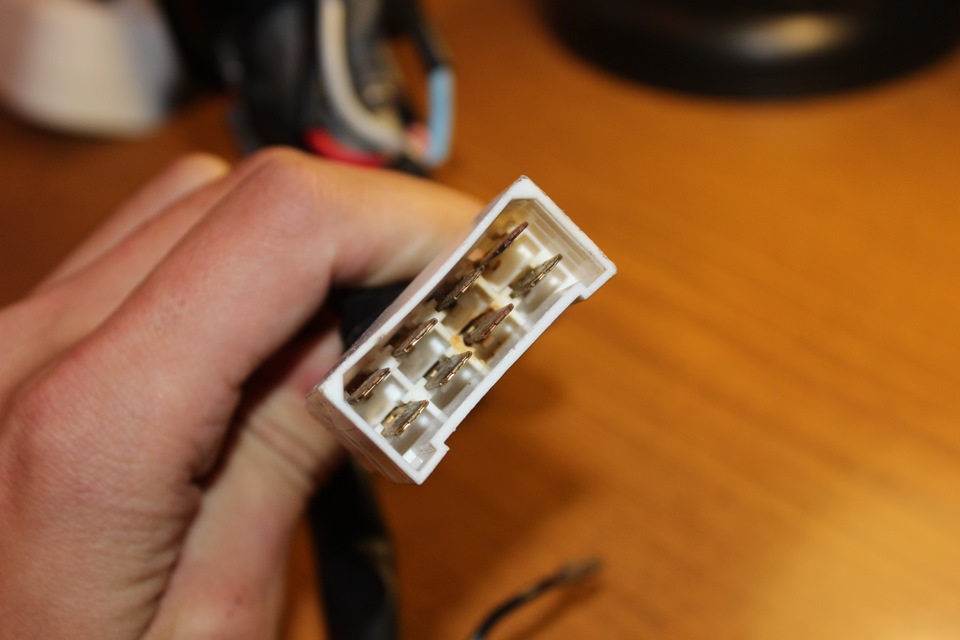

Такая же 8-ми контактная колодка как и на 2110

Несовранные срывные «противоугонные» болты:

Источник

Ваз 2109 замок зажигания старого образца и нового в чем разница

Сравнивать замок зажигания ВАЗ 2106 и родственных ему моделей вряд ли будет потенциальный покупатель продукции отечественного автопрома, а вот фанату-механику в нашем кратком обзоре наверняка будет что почерпнуть или покритиковать.

Для чего авто замок зажигания?

А знаете ли вы, что в первых авто вовсе не было замка зажигания? Как тогда заводили двигатель? С помощью специального кривого ключа, вручную раскручивая силовой агрегат. На сегодняшний день ситуация изменилась в корне и уже существуют машины, которые привести в рабочее состояние можно простым нажатием на специальную кнопку. Стоят они очень дорого и основной массе приходятся не по карману. Да и несмотря на это новшество в них тоже есть замок зажигания, больше выполняющий роль считывающего устройства. Рассмотрим все функции этого элемента.

Прежде всего с его помощью вы приводите в действие мотор. Кроме того, этот узел контролирует подачу питания к электрическим системам авто и не дает аккумуляторной батарее разрядиться во время длительных стоянок. Состоит он из механической и электрической части. Необходимо вставить ключ в устройство переключения, а уже при повороте происходит замыкание нужных контактов. При этом каждая часть – это независимый элемент и вы легко можете заменить один из них, не трогая второй.

Что общего у всех моделей?

Замки зажигания ВАЗ 2107, 2106, 2109 и следующих моделей имеют одинаковый принцип работы. Напряжение подается на 30-й контакт, такое название пошло от предохранителя, рассчитанного на 30 ампер. В некоторых случаях используется две линии 30/1 и 30/2. 15-й контакт отвечает за обеспечение питания главной цепи зажигания. А вот с «50» напряжение поступает непосредственно на втягивающее реле стартера.

В режиме «Паркинг» происходит замыкание контакта ITN, и с него напряжение поступает на дополнительное оборудование. Включив зажигание, вы также задействуете ITN, но вместе с ним подключаются еще 15/1 и 15/2. Если переходите в режим старт, включаются только 15/1 и 50 контакты. Все это работает как часы, но тогда какие отличия мы ищем у замков зажигания различных моделей ВАЗ?

Эволюция замков зажигания

Начнем со всеми любимой «семерки». На нее устанавливается бесконтактная или классическая система зажигания. Во втором случае есть прерыватель, в первом варианте это устройство заменили коммутатором, что позволило улучшить условия запуска движка. Работа коммутатора заключается в регулировке напряжения на свечах и, соответственно, энергии искрового заряда.

Заранее следует оговорить, что отличается только схема замка зажигания ВАЗ 2109, 2110, 2114 и последующих поколений от «классики», поведение авто одинаково при установке ключа в конкретное положение. Вы вставляете ключ при нулевом положении, в этом случае отключены абсолютно все электросистемы. Прокрутив его немного по часовой стрелке, вы активируете движок и включаете зажигание. Следующая позиция отвечает за запуск стартера. Ну а если провернуть ключ в обратном направлении от нулевой метки, то вы перейдете в режим «Паркинг». Как только вернетесь в исходное положение, на свечах теряется искра и мотор глушится.

Все старые модели «классического семейства», выпущенные до 2009 года, снабжены пятью клеммами, а вот последующие уже имеют иную схему. В этом случае из цилиндра выходят провода, они соединяются в специальном выносном разъеме. В замках зажигания ВАЗ 2110 и более поздних поколениях используется только одна цепь и токопроводящая линия. Получается, что в «десятках» осталось всего три клеммы – «30», «15» и «50». В предыдущих поколениях две добавочные клеммы подключены к иммобилайзеру. А в авто, выпущенных позже 2010 года, нет третьего режима «Паркинг».

Стоит уделить немного внимания и «девяткам». В этом случае замок зажигания может быть двух образцов. Отличаются они длиной ключа и количеством позиций, можно сказать, что эта модель является переходом от старого типа к новому.

Итак, старые модели имеют более длинный ключ и четыре позиции, описываемые выше. В новой комплектации ключ стал несколько короче, а количество режимов работы сократилось до трех, как в десятках. Замки зажигания ВАЗ 2114 немного совершеннее по конструкции. Они блочного типа и состоят из следующих частей: клеммы низкого и вывод высокого напряжения, два типа обмотки (первичная и вторичная) и железный пластинчатый сердечник. Благодаря особенностям конструкции, а точнее, общему корпусу, подобные узлы намного проще устанавливать. Еще одной особенностью является укороченный проводник.

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099 старого образца с разгрузочным реле.

Распиновка замка зажигания ВАЗ-2109 с разгрузочнвм реле:

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099 нового образца, без реле.

Распиновка замка зажигания ВАЗ-2109 нового образца:

Фото 1, распиновка замка зажигания ВАЗ 2109 нового образца

Фото 2, распиновка замка зажигания ВАЗ 2109 нового образца

Замок зажигания ваз 2109 неисправности

Замок зажигания ваз 2109 неисправности

Замок зажигания Ваз 2109 является очень важным и в то же время очень капризным механизмом автомобиля. И в сегодняшней статье мы постараемся разобрать его важность и капризность, т.е. его неисправности. Замок зажигания служит для подачи напряжения на электрические цепи в зависимости от расположения ключа. Замок состоит из 2-х частей. Это механическая и электрическая части.

Как уже было написано, в нашей девятке замок зажигания является очень важным механизмом. Через него проходят почти вся электрика автомобиля. Без замка зажигания могут работать только несколько приборов и это:

2. Аварийная сигнализация.

3. Освещение салона.

5. Подсветка заднего номера.

Это нужно для того чтобы при остановке на трассе или в городе в неосвещенном месте нам не нужно было включать зажигание, чтобы нас заметили.

Схема замка зажигания ваз 2109.

Замки зажигая на ваз 2109 могут быть разных образцов. Существует 2 образца, это. новый и старый. Отличается новый от старого, только отсутствием реле, укороченным ключом и тремя положениями ключа вместо четырех.

2. Разъем выключателя зажигания

3. Включатель зажигания.

Положения замка зажигания.

Замок зажигания ваз 2109 неисправности.

Самой распространенной проблемой замка зажигая является его отработка и заклинивание. При таких признаках нужно незамедлительно менять замок зажигания целиком, т.к. в случае заклинивания вы можете элементарно спалить стартер и тогда ремонт у вас станет в цену стоимости стартера. Еще одной из распространенных проблем бывает выход из строя контактной группы. В таком случае у вас выходит из строя сразу несколько приборов. Например, у меня сразу перестали работать ближний свет фар, печка, прикуриватель, отопитель заднего стекла. Заменив контактную группу на новую сразу все заработало.

© 2017 Ремонт и тюнинг отечественных автомобилей
Joomla! is Free Software released under the GNU General Public License.

Устройство и устранение неисправностей замка зажигания ВАЗ 2109

Одним из ключевых узлов на транспортном средстве ВАЗ 2109 является замок зажигания. Электрическая схема машины использует его как коммутационный узел, обеспечивающий подачу напряжения на нужные цепи питания. Если этого не происходит по причине неисправности коммутатора, то возможно отключение отдельных групп потребителей или автомобиля в целом — он попросту не заведется.

Устройство и принцип действия замочного узла

На автомобиле ВАЗ 2109 могут устанавливаться 2 штатные модификации замка. Старая имеет каталожный номер 21080-3704005-60. Отличается четырьмя положениями ключа (длинного), а также содержит реле зажигания. Новый узел с номером по каталогу 21080-3704005-30 имеет всего три положения ключа, реле в нем отсутствует.

Для подключения всех проводов на замок автомашины ВАЗ 2109, используется контактная группа. Каждому из положений ключа отвечает своя сбивка, а значит, группы потребителей.

Замкнутыми являются контакты «30» и «30/1». Все зависимые цепи питания являются отключенными.

В этой позиции производится подача напряжения на элементы системы управления зажиганием. Для этого замыкаются белый с коричневым проводом, а розовый — черным и голубым. При этом формируется несколько групп контактов. К примеру, «30 INT» включает цепь питания наружного, в том числе дальнего, освещения, подсветку приборной панели. Контакты «30/1» и «15/1» дают напряжение на лампы указателей поворотов, реверсного хода, элементы системы зажигания и т. д. Пара «30/1», «15/2» питает фары ближнего/дальнего освещения, противотуманки, омыватель, вентиляторы.

Включенное на предыдущем этапе реле зажигания продолжает работать. Основной является пара контактов «30», «50», которая дает напряжения для работы стартера. Параллельно ей должны формироваться цепи от контактных соединений «30/1», «15/1», а также «30/1», «15/2». Потребители, которые при этом подключаются, аналогичны описанным для положения «I». Розовый провод в контактной паре вместе с черным замыкается на красный (вместо голубого).

Используется для подачи напряжения на компоненты системы стояночного («30/1 Р») и габаритного освещения/подсветки приборной панели («30 INT»). Черный провод формирует замкнутую цепь вместе с коричневым и розовым.

Замок, его схема выполняют две функции: электрическую и механическую. Суть первой заключается в замыкании определенных групп контактов, исходя из позиции ключа. С точки зрения механики, при выключенном зажигании блокируется рулевое колесо, делая невозможным его вращение. То есть, вторая функция является защитной.

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется. Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки. Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Сборка нового замочного узла происходит аналогично, но в обратном порядке.

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

Распиновка замка ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Распиновка замка зажигания ВАЗ-2110:

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

Схема ВАЗ и замка зажигания автомобиля

Строение замка зажигания авто

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода. Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

ЗЗ встречается старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. В новом отсутствует реле, есть 3 положения и короткий ключ.

Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

ЗЗ автомобиля 2109

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Назначение и устройство

Главным назначением замка изначально была защита машины от угона, однако:

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера :

Что собой представляет

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

Схема

Ниже представлена типичная схема замка зажигания на «девятке».

Видео «Замена ЗЗ»

В этом видео демонстрируется ремонт замка зажигания ваз 2109 (автор ролика — Виталий Рау).

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ВАЗ2106 составляет до 100 рублей. Для замены вам потребуется знать распиновку идущих от него проводов, для чего редакция сайта 2 Схемы.ру подготовила большой справочный материал.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

Замена личинки замка или контактной группы

Необходимость создавать полную подмену замка зажигания ВАЗ 2108 может появиться только в случае вышеперечисленных заморочек, если же предпосылкой неисправности является какая-то из его деталей, то имеет смысл произвести частичный ремонт замка зажигания. Двигатель ваз 2109 инжектор: 21083, 21093, 21099. поломки двигателя Ситроен Замена ремня. Например, нередки случаи когда ключ зажигания начинает плохо проворачиваться в замочной скважине, убрать неисправность можно методом подмены личинки замка зажигания. Замена ремня ГРМ ВАЗ 2109 (инжектор, карбюратор): видео. Для того чтоб выполнить таковой ремонт, довольно владеть наименьшим набором инструментов и познаний. Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107? Замена замка из личинки замка лишь в. На самом деле замена троса сцепления на ВАЗ на ВАЗ 2109 Замена тросика. Из инструмента будет нужно только отвертка и молоток.

Как поменять распредвал написано тут

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

«Классика», а также «Девятое» семейство

Инженеры Fiat, разрабатывая замок зажигания для своей модели «124», использовали две подводящие линии («30» и «30/1»). Линия зажигания была единственной.

Ещё одна цепь зажигания, содержащая контакт «15/2», добавилась при переходе к семейству «2109». Она, в свою очередь, коммутируется с помощью реле. В разных семействах отличается только схема, но не «поведение» автомашины при установке ключа напротив меток:

Чтобы заглушить двигатель, ключ переводят в положение «0». Свечи при этом теряют искру, мотор останавливается.

Модуль замка зажигания, если говорить о «классическом семействе», снабжён 5-ю клеммами (см. рис. 2). Начиная с семейства «2109» такое решение не используется. Из цилиндра замка выходят несколько проводов, соединённых с выносным разъёмом.

Распиновка замка ВАЗ-2110, ВАЗ-2111, ВАЗ-2112

Распиновка замка зажигания ВАЗ-2110:

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

Строение замка зажигания авто

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Немного теории

Замок зажигания должен коммутировать, то есть соединять между собой контакты, подводящие питание к разным электрическим цепям. Напряжение с аккумулятора подаётся на «30-й» контакт замка, а иногда используются две линии: «30/1» и «30/2». В каждой линии установлен предохранитель, рассчитанный на 30 Ампер, откуда и пошло устоявшееся название.

30-амперный предохранитель окрашен в зелёный цвет

При повороте ключа «30-е контакты» обычно подключаются к следующим:

С клеммы «50» питание идёт на втягивающее реле стартёра. «15-й» контакт, в свою очередь, питает главную цепь зажигания. А если есть дополнительная цепь, при работе стартёра она будет разомкнутой.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:
