Стрингер для фальшпола что это
Стрингеры для фальшпола используются в качестве элемента, усиливающего конструкцию. Существует несколько видов стрингеров, о них мы подробно расскажем далее. Также мы рассмотрим ситуации, в которых необходимо их использовать.

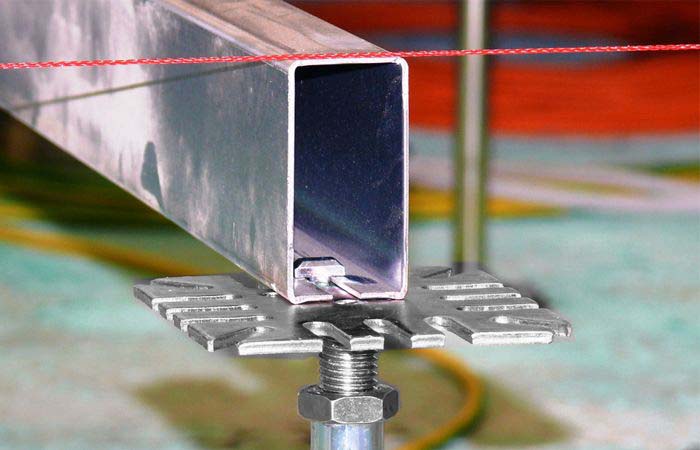

Металлические стрингеры фальшполов изготавливаются из листовой стали П- или замкнутого прямоугольного профиля. Элементы обладают разными техническими характеристиками и габаритами, что позволяет использовать их в разных ситуациях.
Запрос цены на
Оставьте ваш номер и телефон, чтобы мы уточнили актуальные цены на заводе и перезвонили вам.
Во-первых вы получите наглядную картину расположения плит по площади помещения, а во-вторых у вас будет точный расчет материала и комплектующих с учетом запаса.
Цены на комплектующие для фальшпола
Классификация
Европейские производители вывели три основных класса. Они разделяются по степени допустимой нагрузки:
Цена стрингеров фальшпола также зависит от их класса. Она увеличивается от лёгкого к тяжёлому.
Принцип работы
Стрингеры — это своего рода вспомогательная система. Если на плиты не приходятся какие-то сверхнагрузки, они работают исключительно как горизонтальные усилители. В этом случае плиты опираются только на стойки.
В тот момент, когда на плиты начинает действовать дополнительная нагрузка, и они прогибаются примерно более чем на два миллиметра, стрингеры начинают поддерживать их по периметру. Подобные ситуации могут происходить, например, в технических помещениях, поэтому для них мы рекомендуем использовать силовые элементы высоких классов.
Несколько полезных советов
Следующие рекомендации помогут вам определить, необходимы ли стрингеры для фальшпола на конкретной системе, и сориентироваться в нашем ассортименте:
Если вы хотите получить больше полезной информации, обратитесь к нашим менеджерам. Они помогут подобрать металлические стрингеры фальшпола, оптимально подходящие к вашей системе.
Стрингеры
Если Вы устанавливаете систему фальшпола высотой 500мм и выше (высота чистого пола), тогда вам понадобится усиливать горизонтальную стабильность системы при помощи стрингеров или С-профилей.
Стрингеры для фальшпола устанавливаются на стойки таким образом, чтобы не препятствовать обычной установке плиты фальшпола на акустическую прокладку (гаскет ). То есть, данный усиливающий профиль не увеличивает высоту системы фальшпола.
Стрингеры изготавливают из оцинкованной стали и крепится к стойке с помощью защелки или же с помощью саморезов. Вдоль верхней части стрингера наклеивается акустическая лента. Эта опция помогает предотвратить стук панели пола о металлическую поверхность стрингера при эксплуатации, а также уменьшает передачу ударного шума в помещении.
Стрингеры в системе фальшполов используются различные. В зависимости от назначения применяются: легкие стрингеры, средние стрингеры и усиленные стрингеры. В отдельных случаях более подходящим горизонтальным профилем может быть С-профиль.
Легкие стрингеры нужны в тех системах пола, где нам надо улучшить горизонтальную стабильность фальшпола без усиления несущей способности этой системы. Такие стрингеры обычно защелкиваются на стойках, они представляют собой металлическую ленту толщиной 1мм и невысокими ребрами жесткости по всей длине профиля. Чаще всего этот стрингер применяются в системах фальшпола для офисных и общественных помещений.
Средний стрингер изготавливается из более толстой стали в 1,5мм, и в добавок к этому имеет более высокие ребра жесткости. Такой профиль не только улучшает горизонтальную стабильность, но и увеличивает несущую способность системы фальшпола на 50 кг на точку (согласно стандарту, DIN EN 12825). Такие стрингеры самые популярные в технических помещениях, так как они не только позволяют увеличить несущую способность, ребра жесткости такого профиля не уменьшают подпольное пространство очень сильно.
Тяжелые стрингеры для системы фальшпола применяются в помещениях, где планируется использовать тяжелое оборудование, или же сама плита фальшпола не рассчитана под нагрузки, которые планируется прикладывать при эксплуатации фальшпола. В производстве такого стрингера используется сталь толщиной 2мм. Такой стрингер может увеличить несущую способность системы фальшпола до 200 килограмм на точку (согласно стандарту, DIN EN 12825).
Если планируется устанавливать фальшполы в сейсмоопасных зонах, то необходимо стрингеры фиксировать саморезами.
При использовании в проекте стрингеров всегда следует помнить несколько правил:
Средние и тяжелые стрингеры отнимают подпольное пространство ввиду своей формы. Поэтому планируйте систему СКС и другие коммуникации в пространстве под фальшполом с учетом наличия стрингеров. Разрезы архитектурных деталей с использованием стрингеров вы можете посмотреть здесь.
Стрингеры в системе фальшпола усиливают несущую способность только в точках на краях панелей. Несущая способность в центре плиты не меняется. Согласно DIN EN 12825 несущая способность плиты определяется в наиболее слабой точке, а именно в середине края плиты. Показатели именно этой точки улучшаются при использовании средних и тяжелых стрингеров.
плита
23.09.2015, 4828 просмотров.
Стрингер для фальшпола что это
Проектирование разгрузочной рамы
со склада в Москве
со склада в Москве
Система промышленного фальшпола
со склада в Москве
С-профили
В современное время системы фальшпола все больше набирают популярность. Если фальшпол для офиса ни у кого особых вопросов не вызывает, то фальшполы для серверных и технических помещений вызывают у проектировщиков ряд очень важных вопросов.
Наиболее популярные из них:
Как сделать, чтобы усиливающей конструкции не было видно и плиты фальшпола вплотную примыкали к шкафам?
для чего нужны с-профили
При росте высоты фальшпола и нагрузок обязательным является его усиление. Помимо этого в дополнительных аксессуарах нуждается и фальшпол в сейсмоопасных зонах. Если для офиса будет достаточно только плиты, гаскеты (накладки для стоек) и стойки фальшпола, то при высоте более 500 мм необходимо дополнительно применять стрингеры. Но об этом подробнее в другой статье.
Особенности С-профилей
В технических помещениях для размещения тяжелого оборудования применяют систему С-профилей разной высоты. Сами С-профили выполнены из оцинкованной стали, опорные стойки имеют большую толщину стальной трубки, а также особую форму верхней части для крепления С-профилей при помощи специальных болтов. Плиты фальшпола укладываются непосредственно на сами профили. Напомним, что С-профили значительно толще стрингеров и увеличивают не только несущую способность, но и горизонтальную стабильность.
Типы с-профилей
C-профили изготовлены методом холодной прокатки из оцинкованной стали.
Сами профили отличаются по высоте, С40 и С80, в зависимости от проекта расположения профилей и от нагрузок, которые они должны выдерживать. Высота профиля соответствует толщине плиты фальшпола, чтобы можно было убрать раму и вплотную примкнуть плиты фальшпола к оборудованию, спрятав всю подконструкцию. Длина бывает трех видов: 2400 мм, 3600 мм, 6000 мм.
Преимущества с-профилей
Точечная нагрузка системы — до 10 кН, а распределенная до 50 кН.
С-профили прочные и легкие по сравнению с классическими швеллерами и балками. Системы собираются без сварочных процессов быстро и просто.
Наши специалисты помогут Вам рассчитать и подобрать оптимальные размеры и типы конструкции фальшпола.
О компании
K&R Design работает в сфере строительства и ремонта общественных помещений. Мы специализируемся на реализации сложных конструктивных решений. Использование современных технологий и материалов позволяют нам управлять процессами проектирования, подготовки к реализации проекта и работами на строительной площадке.
Наши специалисты способны решать любые задачи в процессе строительства и ремонта. Мы имеем собственные производственные мощности для изготовления интерьерных перегородок, потолочных систем, систем фальшпола и ковровой плитки, а также большие складские помещения. Мы не боимся сложных задач, всегда готовы творчески и с высокой отдачей подойти к реализации вашего замысла.
Наша команда готова повторить уже реализованные проекты и разработать принципиально новые — с учётом всех требований и пожеланий заказчика.
Модульный фальшпол: зачем он нужен и как его монтировать
В статье расскажем, зачем нужны системы модульного фальшпола и дадим список популярных производителей. Чаще всего такие каркасы применяются в общественных зданиях. Они дорого стоят и в жилых помещениях их используют в основном для решения нестандартных задач. Перечислим их.
Фальшполы в квартире и доме:
Для чего нужен двойной пол
Надстроенные каркасы решают несколько проблем. Одна из них — устройство подиумов любой высоты в жилых комнатах и кухнях.
Прокладка под полом каналов системы вентиляции и кондиционирования
Распределение воздуха из-под пола порой позволяет сэкономить высоту помещений. Система идеально сочетается с маломощным вентиляционным оборудованием и порой обходится дешевле традиционной потолочной. Правда, она менее комфортна — в зоне диффузоров сильнее ощущается движение воздуха, и более требовательна к обслуживанию — легче засоряется пылью и мусором. Система обеспечивает доступ к подпольному пространству
Монтаж в пол отопительного оборудования
В частности фальшпол в квартире нужен для установки конвекторов обогрева панорамных окон, чтобы предотвратить запотевание стёкол и ликвидировать зону дискомфорта возле окна.
Сложная перепланировка
Например, перенос кухни или санузла на большое расстояние от сантехнического стояка. Напомним, что на такие работы нужно получать разрешение в местном органе самоуправления. Строительные правила запрещают располагать кухню под санузлом соседей сверху и над жилыми помещениями соседей снизу, а санузел — над жилыми комнатами и кухней нижерасположенной квартиры.
Выравнивание базового основания
Выравнивание очень больших перепадов уровня без увеличения нагрузки на перекрытие и с одновременным утеплением. Такая необходимость нередко возникает в старых домах, особенно на первых этажах.
Теперь вы знаете, что такое модульные фальшполы, и для чего они нужны. Дальше поговорим об их строении и монтаже.
Преимущества и недостатки каркасных полов
Объединили в таблицу все плюсы и минусы фальшплит.
Небольшой вес, не зависящий от толщины конструкции. Её можно применять там, где мокрая стяжка (в том числе керамзитобетонная) создаёт нагрузку на перекрытие сверх допустимой по проекту.
Очень высокая цена — от 2400 руб./м 2 только за комплектующие.
Высокая скорость монтажа: в одно- или двухкомнатной квартире пол соберут за один день.
При подрезке плит по размеру (у стен), кромки облицовывают вручную самоклеющейся лентой. Если монтажники небрежно выполнят эту операцию, в комнату будут проникать ядовитые вещества.
Плиты ДСП обладают низкой влагостойкостью и не перенесут затопления. Нельзя чтобы при уборке вода попадала на стыки деталей и под них.
Из чего состоит конструкция и как ее установить
Из чего состоит
Основные детали фальшпола — это винтовые стойки и плиты. В некоторых случаях — пластиковые регулируемые болты. Наиболее распространённый размер плит — 600×600 мм, а высота опор может быть разной: от 50 мм до 1,5 м. Опоры обычно производят из трех материалов:
Плиты же в основном сделаны из ДСП высокой плотности, толщиной 38 мм. Чтобы предотвратить эмиссию формальдегида, их кашируют по плоскости алюминиевой фольгой, а по кромкам — ПВХ-лентой. Более экологичное решение — изделия из армированного гипса (в рекламных проспектах производителей можно встретить название «Сульфат Кальция»). Снизу их усиливают стальным листом.
Сульфато-кальциевое покрытие создает хорошую звукоизоляцию и обладает противопожарными свойствами. По этой причине оно обойдется почти вдвое дороже древесно-стружечного. Лицевое покрытие панелей может быть сделано из:
Как сделать фальшпол
Установка проходит в несколько этапов.
Стрингер для фальшпола что это
При монтаже опорной части фальшпола для механической связи стоек и для придания большей несущей способности нами используются следующие типы стрингеров:
1. Лёгкие
60 кгс;
— линейный участок деформирования стрингера сохраняется до Р
125 кгс;
— при нагрузке Р > 125-130 кгс наблюдается резкое увеличение прогиба до
f= 20
мм, при этом происходит потеря формы исходного профиля поперечного сечения и образование пластического шарнира.
2. Стандартные
105 кгс;
Вид стрингера после нагружения до потери формы поперечного сечения:
— по показаниям тензорезисторов (график eЕ-Р) линейный участок деформирования составляет
0-195 кгс;
— по графикам еЕ-Р и f-Р увеличение деформаций и прогиба с образованием пластического шарнира в диапазоне нагрузок Р = 232-257 кгс.
3. Усиленные
График Р-f при нагружении усиленного стрингера приведен ваше, из которого следует:
— прогиб 2 мм отмечен при Р = 220 кгс;
— приближенно линейный участок деформирования находится в пределах Р = 690 кгс;
— в интервале Р = 690-735 кгс в средней части пролета стрингера происходит потеря формы профиля поперечного сечения с образованием пластического шарнира, прогибу 20 мм соответствует нагрузка Р = 760 кгс.
При визуальном контроле после испытаний трещин и надрывов на испытанных стрингерах не обнаружено
Данные графиков f-Р
