Ранее было отмечено, что реальный процесс кристаллизации осложняется влиянием побочных факторов (см. п. 4). Сочетание влияния этих привнесенных факторов (часто не поддающихся точному учету) с общими законами кристаллизации и определяет особенности строения стального слитка.
Описание строения стального слитка впервые дано в 1878 г. Д.К. Черновым. Остальные характерные черты в строении литого металла были отмечены тогда Д.К. Черновым, хотя многочисленные последующие исследования вскрыли много новых деталей.
В зоне столбчатых кристаллов металл более плотный, он содержит меньше раковин и газовых пузырей. Однако места стыка столбчатых кристаллов обладают малой прочностью.

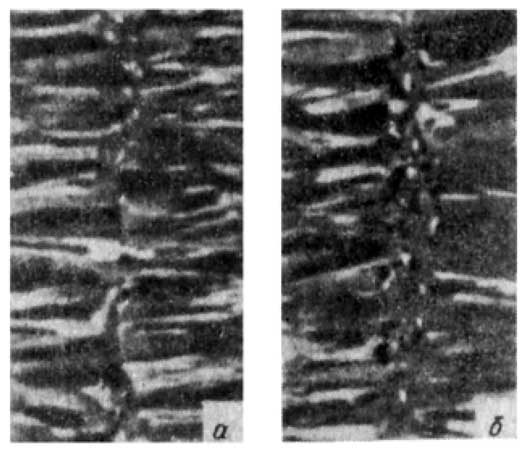

Кристаллизация, приводящая к стыку зон столбчатых кристаллов, носит название транскристаллизации.
Степень развития столбчатых кристаллов будет варьироваться главным образом в зависимости от химического состава металла, степени его перегрева, от размера слитка, скорости разливки, формы изложницы и толщины, а также температуры ее стенок. Эти факторы будут влиять на скорость теплоотвода и образование больших или меньших градиентов температур внутри объема кристаллизующейся стали и т.д. Повышение степени перегрева и увеличение скорости охлаждения слитка способствует увеличению доли столбчатых кристаллов и может повести к полной транскристаллизации, как это показано на рис. 35, а; при несколько замедленном охлаждении в центре слитка образуется зона равноосных кристаллов (рис. 35, б).

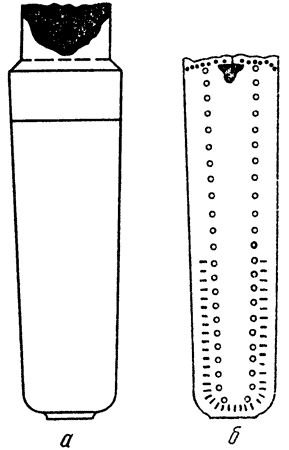

Рис. 36. Расположение усадочной раковины и пустот в слитках спокойной (а) и кипящей (б) сталей
Жидкий металл имеет больший объем, чем закристаллизовавшийся, поэтому залитый в форму металл в процессе кристаллизации сокращается в объеме, что приводит к образованию пустот, называемых усадочными раковинами; усадочные раковины могут быть сконцентрированы в одном месте, либо рассеяны по всему объему слитка или по его части. Они могут быть заполнены газами, растворимыми в жидком металле, но выделяющимися при кристаллизации. В хорошо раскисленной так называемой спокойной стали, отлитой в изложницу с утепленной надставкой, усадочная раковина образуется в верхней части слитка, и в объеме всего слитка содержится малое количество газовых пузырей и раковин (рис. 36,а). Недостаточно раскисленная, так называемая кипящая сталь, содержит раковины и пузыри во всем объеме (рис. 36, б). Спокойный металл поэтому более плотный, чем кипящий.
Форма первичных кристаллов (дендритов) после горячей механической обработки давлением (ковка, прессовка, прокатка и т.д.) видоизменяется. Дендриты вытягиваются вдоль направления течения металла и превращаются в волокна. В результате возникает различие в свойствах вдоль проката (вдоль волокна) и поперек. (Анизотропия свойств деформированных изделий в сильной степени зависит от наличия неметаллических включений, располагающихся при деформации в строчки, идущие вдоль волокон.)

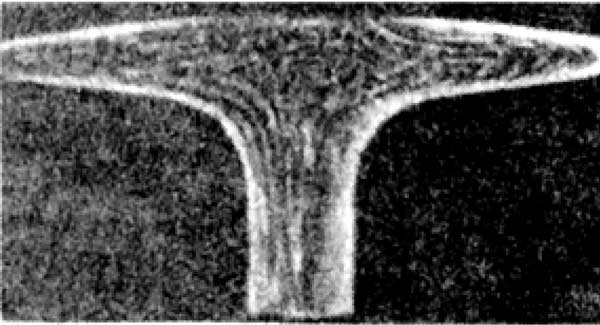

На рис. 37 приведена макроструктура штампованного клапана, на котором видно распределение волокон вдоль контура изделия. Такое расположение волокон является наилучшим и следует стремиться ковкой добиться именно такого распределения, избегая перерезанных волокон. (Точнее, следует стремиться к тому, чтобы расположение волокон совпадало с направлением главных усилий в деталях при работе.)

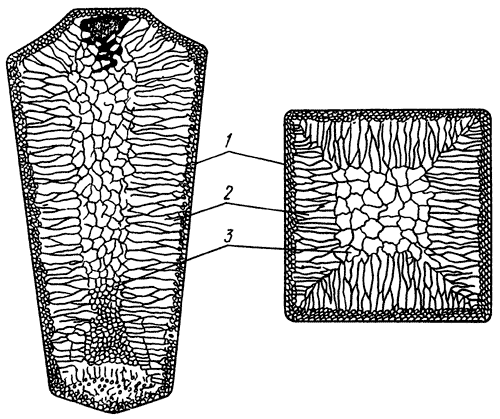

Строение стального слитка впервые дано в 1878 г. Д.К. Черновым. Структура литого слитка состоит из трех основных зон. Первая зона – наружная мелкозернистая корка, которая состоит из дезориентированных мелких кристаллов – дендритов.
Вторая зона слитков – зона столбчатых кристаллов. После образования самой корки условия теплоотвода
меняются, градиент температур уменьшается и уменьшается степень переохлаждения стали. Третья зона слитка – зона равноосных кристаллов.
Кристаллы, которые образуются в процессе затвердевания металла, имеют различную форму в зависимости от скорости охлаждения, характера и количества примесей. Чаще в процессе кристаллизации образуются разветвленные (древовидные) кристаллы, которые получили название дендриты из-за своей формы, которые напоминают форму дерева. Такая форма кристаллов объясняется тем, что возникшие в жидком металле зародыши растут в направлении с минимальным расстоянием между атомами. Так образуются оси первого порядка. Одновременно с удлинениями осей первого порядка на их ребрах зарождаются и растут перпендикулярно к ним под определенными углами оси второго порядка, от которых уже растут оси третьего порядка и в конечном счете образуются кристаллы в форме дендритов. Дендритное строение выявляется после специального травления шлифов, т. к. все промежутки между ветвями дендритов заполнены, и видны обычно только места стыков дендритов в виде границ зерен. Правильная форма дендритов искажается в результате столкновения и срастания частиц на поздних стадиях процесса. Дендритное строение характерно для макро– и микроструктуры литого металла (сплава).
При соприкосновении с холодной стенкой изложницы образуется зона мелких равноосных кристаллов. Объем твердого металла меньше жидкого, поэтому между стенкой изложницы и застывшим металлом возникает воздушная прослойка; сама стенка нагревается от соприкосновения с металлом. В результате скорость охлаждения металла уменьшается, рост кристаллов приобретает направленный характер – они растут от стенки изложницы к центру по направлению отвода тепла и образуется зона столбчатых кристаллов. Это явление как бы прорастания длинными кристаллами толщи слитка носит название транскристаллизации. Образующаяся зона замедляет отдачу тепла наружу, скорость охлаждения уменьшается и образуется зона крупных неориентированных кристаллов. В жидком металле содержится какое-то количество растворенных газов, поэтому в объеме слитка при его охлаждении для металлов, которые обладают склонностью к переохлаждению, обнаруживаются только восходящие ветви кривых числа центров кристаллизации и скорости роста кристаллов.
Размер зерен, образующихся в процессе кристаллизации, зависит не только от числа самопроизвольно зарождающихся центров кристаллизации, но и от числа частичек нерастворимых примесей, всегда имеющихся в жидком металле, которые играют роль готовых центров кристаллизации. Такими частичками могут быть оксиды, нитриды, сульфиды. Центрами кристаллизации в металле или сплаве могут быть твердые частицы, которые имеют небольшую разницу в размерах атомов с атомами основного металла, их кристаллическая решетка должна быть близка по строению и параметрам решетке кристаллизующегося металла. Стенки изложниц и других форм, где происходит кристаллизация жидкого металла имеют неровности, шероховатости. Эти неровности влияют на процесс кристаллизации, увеличивая скорость кристаллизации. Если сталь недостаточно раскислена (так называемая кипящая сталь), то газовые пузыри будут образовываться по всему объему слитка.
Если сталь хорошо раскислена (спокойная сталь), то ее отливают в изложницы с утепленной прибыльной надставкой. В этом месте будут кристаллизоваться последние порции жидкого металла. Здесь будут собираться газы. При этом возникает большая пустота, называемая усадочной раковиной. Около усадочной раковины металл будет менее плотным, рыхлым. Поэтому после прокатки слитков спокойной стали верхнюю (прибыльную) часть слитка (около 15–20 % от длины слитка) отрезают. При прокатке форма первичных кристаллов литого металла изменяется. Дендриты деформируются, вытягиваются вдоль направления течения металла, превращаются в волокна. Места стыков кристаллов имеют меньшую прочность, поэтому вдоль волокон деформированная сталь обладает большей прочностью и вязкостью, чем поперек.
Аморфные сплавы достаточно часто бывают хрупкими при растяжении, но сравнительно пластичны при изгибе и сжатии, могут подвергаться холодной прокатке. Магнитомягкие аморфные сплавы бывают трех групп.
1. На основе железа (Fe 81Si 3 5B 13 5C 2) с высокими значениями магнитной индукции и низкой коэрцитивной силой.
2. На основе кобальта (CО 66Fe 4(Mo, Si, B) 30, имеющие сравнительно небольшую индукцию насыщения, но высокие механические свойства, низкую коэрцитивную силу и высокое значение магнитной проницаемости.
3. Железоникелевые сплавы (Fe 40Ni 40P 14B 6) со средними значениями магнитной индукции и более низким значением коэрцитивной силы, чем у железных сплавов.
Магнитомягкие аморфные сплавы используются в электротехнике и электронной промышленности.
