что называется техническим рисунком
Черчение
Технический рисунок
Техническим рисунком называют наглядное изображение, обладающее основными свойствами аксонометрических проекций или перспективного рисунка, выполненное без применения чертежных инструментов, в глазомерном масштабе, с соблюдением пропорций и возможным оттенением формы.
Технические рисунки давно используются людьми для раскрытия творческого замысла. Вглядитесь в рисунки Леонардо да Винчи, которые настолько полно раскрывают конструктивные особенности приспособления, механизма, что по ним можно выполнить чертежи, разработать проект, изготовить объект в материале (рис. 123).
Инженеры, дизайнеры, архитекторы при проектировании новых образцов техники, изделий, сооружений используют технический рисунок как средство фиксации первых, промежуточных и окончательных вариантов решения технического замысла. Кроме того, технические рисунки служат для проверки правильности прочтения сложной формы, отображенной на чертеже. Технические рисунки обязательно входят в комплект документации, подготавливаемой для передачи в зарубежные страны. Они используются в технических паспортах изделий.

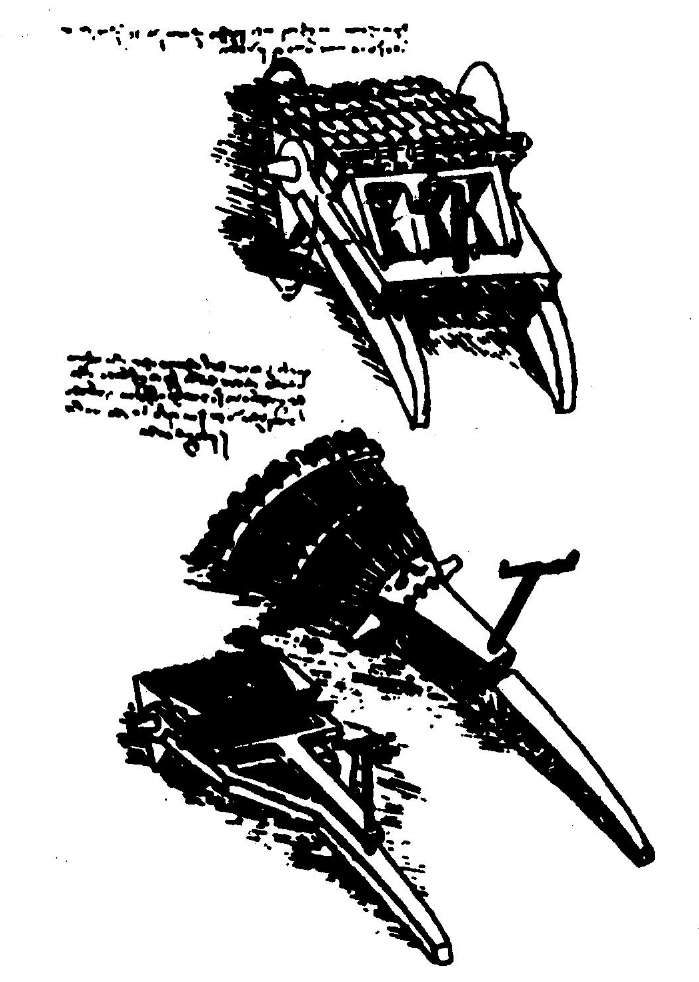

Рис. 123. Технические рисунки, выполненные Леонардо да Винчи
Рис. 124. Технические рисунки деталей, выполненных из металла (а), камня (б), стекла (в), древесины (г)
Технический рисунок можно выполнить, используя метод центрального проецирования (см. рис. 123), и тем самым получить перспективное изображение предмета, либо метод параллельного проецирования (аксонометрические проекции), построив наглядное изображение без перспективных искажений (см. рис. 122).
Технический рисунок можно выполнять без выявления объема оттенением, с оттененнем объема, а также с передачей цвета и материала изображаемого объекта (рис. 124).
На технических рисунках допускается выявлять объем предметов приемами шатировки (параллельными штрихами), шраффировки (штрихами, нанесенными в виде сетки) и точечным оттенением (рис. 125).
Наиболее часто используемый прием выявления объемов предметов — шатировка.
Принято считать, что лучи света падают на предмет сверху слева (см. рис. 125). Освещенные поверхности не заштриховываются, а затененные покрываются штриховкой (точками). При штриховке затененных мест штрихи (точки) наносятся с наименьшим расстояние» между ними, что позволяет получить более плотную штриховку (точечное оттенение) и тем самым показать тени на предметах. В таблице 11 показаны примеры выявления формы геометрических тел и деталей приемами шатировки.

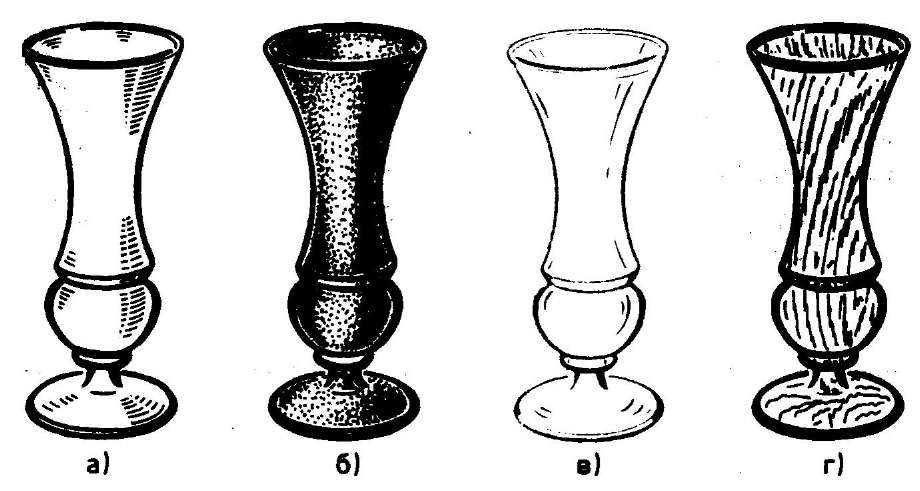

Рис. 125. Технические рисунки с выявлением объема шатировкой (а), шраффировкой (б) и точечным оттенением (e)

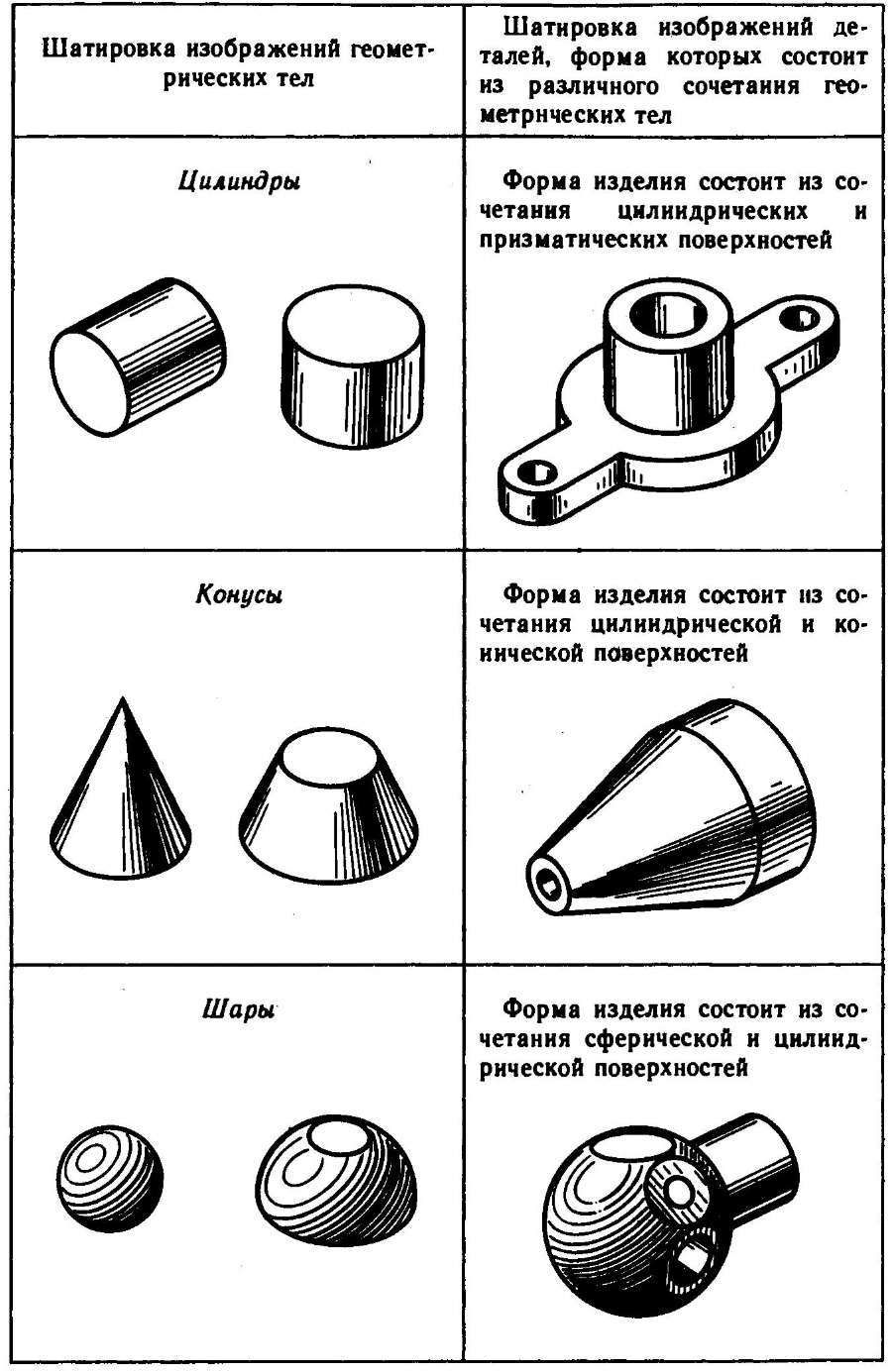

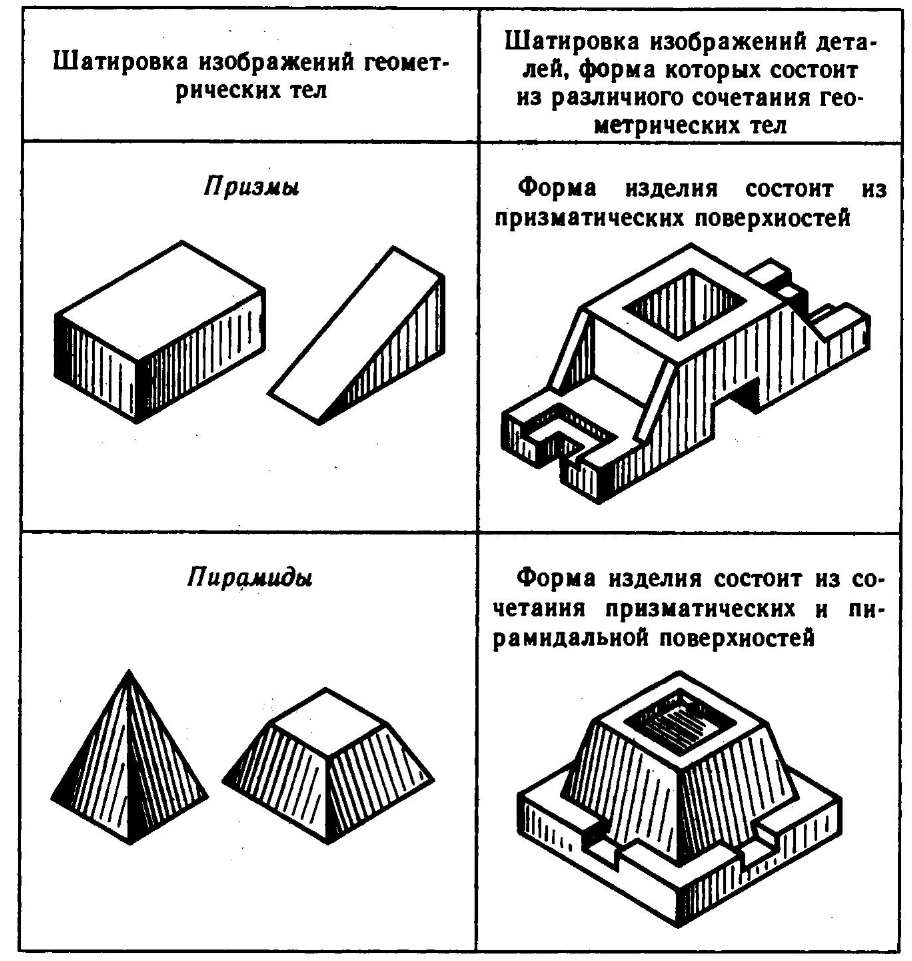

11. Оттенение формы приемами шатировки
Технические рисунки не являются метрически определенными изображениями, если на них не проставлены размеры.
Тема 10 «Технический рисунок» (для специальности «Дизайн» СПО)
Онлайн-конференция
«Современная профориентация педагогов
и родителей, перспективы рынка труда
и особенности личности подростка»
Свидетельство и скидка на обучение каждому участнику
Тема 10: «Технический рисунок»
10.1 Понятие и назначение технического рисунка
10.2 Правила выполнения технического рисунка
10.3 Графическая работа №10 «Технический рисунок» (рекомендации по выполнению)
10.1 Понятие и назначение технического рисунка
В тех случаях, когда необходимо быстро пояснить форму рассматриваемого предмета, показать его наглядно, пользуются техническим рисунком. Технический рисунок – это изображение, выполненное без применения чертежных инструментов, от руки, по правилам аксонометрии в глазомерном масштабе с соблюдением пропорций детали. При этом придерживаются тех же правил, что и при построении аксонометрических проекций: под теми же углами располагают оси, размеры откладывают вдоль осей или параллельно им [1].
10.2 Правила выполнения технического рисунка
Технические рисунки удобно выполнять на бумаге в клетку. На рисунках 10.1 и 10.2 показаны способы, облегчающие работу карандашом от руки. Угол 45º легко построить, разделив прямой угол клетки пополам – диагональ (рисунок 10.1, а). Для построения угла 30º нужно отложить 5 клеток вправо или влево и 3 клетки вверх или вниз (рисунок 10.1, б). На рисунке 10.2, а показано построение по клеткам окружности. Сначала на осевых линиях от центра на расстоянии, равном радиусу окружности, наносят четыре штриха. Затем между ними наносят еще четыре штриха. В заключение проводят окружность (рисунок 10.2, б). Овал легче нарисовать, вписав его в ромб (рисунок 10.2, г). Для этого, как и в предыдущем случае, сначала наносят штрихи внутри ромба, намечающие форму овала (рисунок 10.2, в).
Задание 10.1: Нарисовать в рабочей тетради:
а) оси фронтальной диметрической и изометрической проекции;
б) окружность диаметра 40 мм и овал, соответствующий изображению окружности в изометрической проекции (по примеру на рисунке 10.2).
Для большего отображения объемности предмета на технических рисунках наносят штриховку (рисунок 10.3). При этом предполагается, что свет падает на предмет слева сверху. Освещенные поверхности оставляют светлыми, а затененные покрывают штриховкой, которая тем чаще, чем темнее поверхность предмета. В технических рисунках штриховку выполняют тонкими линиями параллельно одной из сторон каждой грани.
Технический рисунок может быть выполнен в такой последовательности:
1. В выбранном на чертеже месте строят аксонометрические оси и намечают расположение детали с учетом максимальной ее наглядности (рисунок 10.4, а).
2. Отмечают габаритные размеры детали, начиная с основания, и строят объемный параллелепипед, охвативший всю деталь (рисунок 10.4 б). 3. Габаритный параллелепипед мысленно расчленяют на отдельные геометрические формы, составляющие его, и выделяют их тонкими линиями (рисунок 10.4 в). 4. После проверки и уточнения правильности сделанных намёток обводят линиями необходимой толщины видимые элементы детали (рисунок 10.4 г, д). 5. Выполняют штриховку и выполняют соответствующую дорисовку технического рисунка (рисунок 10.4 е) [6].
Задание 10.2: Построить технический рисунок детали, два вида которой даны на рисунке 10.5.
Вопросы для самоконтроля:
1. Какое изображение называют техническим рисунком?
2. Чем отличается технический рисунок от аксонометрической проекции?
3. Как выполняется штриховка на техническом рисунке?
10.3 Графическая работа №10 «Технический рисунок» (рекомендации по выполнению)
Задание: По комплексному чертежу построить технический рисунок детали в любой из аксонометрических проекций. Графическую работу следует выполнять в рабочей тетради или на миллиметровой бумаге формата А4. Варианты заданий представлены на рисунках А.54-А.63. На каждом рисунке приведены четыре задания для одного варианта. Задания №1, №2, №3 выполняются на учебном занятии и задание №4 для выполнения Графической работы №10 как самостоятельной внеаудиторной работы [2]. Образец выполнения работы представлен на рисунке А.53. Целью данной работы является формирование умения выполнять технические рисунки геометрических фигур и предметов; развитие умения работать от руки, глазомера, зрительной памяти. Правила и последовательность выполнения технического рисунка приведены в разделе 10.
Что называется техническим рисунком
Технический рисунок в практике конструирования имеет большое значение, являясь первичной формой изображения. Инженер или дизайнер, приступая к созданию проекта, чаще всего начинает свою деятельность с построения технического рисунка, ведь он выполняются гораздо быстрее, чем чертеж, и более нагляден, т.е., с такого рисунка, который обладает высокой техникой исполнения и помогает составить чертеж, сделать проект.
В зависимости от характера объекта и задачи, поставленной в конкретном проекте, технический рисунок можно выполнить либо в центральной проекции (в перспективе), либо по правилам параллельных проекций (в аксонометрии).
Технический рисунок может быть линейным (без светотени) и бъёмнопространственным с передачей светотени и цвета.
Для придания рисунку большей наглядности и выразительности в техническом рисовании применяются условные средства передачи объема с
помощью оттенений — светотени. Светотенью называется распределение света на поверхностях предмета. Светотень играет главную роль при восприятии объема предмета. Освещенность предмета зависит от угла наклона световых лучей. Когда световые лучи падают на предмет перпендикулярно, то освещение достигает наибольшей силы, поэтому та часть поверхности, которая расположена ближе к источнику света, будет светлее, а которая дальше – темнее.
В техническом рисовании условно принято считать, что источник света находится сверху слева и сзади рисующего.
Светотень состоит из следующих элементов: собственной тени, падающей тени, рефлекса, полутона, света и блика.
Собственная тень — тень, находящаяся на неосвещенной части предмета.
Падающая тень — тень, отбрасываемая предметом на какую-либо поверхность. Так как технический рисунок носит в основном условный, прикладной характер, падающие тени на нем не показывают.
Рефлекс — отраженный свет на поверхности предмета в неосвещенной его части. Он по тону немного светлее, чем тень. С помощью рефлекса создается эффект выпуклости, стереоскопичности рисунка.
Полутон — слабоосвещенное место на поверхностях предмета. Полутонами осуществляется постепенный, плавный переход от тени к свету, чтобы рисунок не получился слишком контрастным. Полутоном «лепится» объемная форма предмета.
Свет — освещенная часть поверхности предмета.
Блик — самое светлое пятно на предмете. В техническом рисунке блики показывают в основном на поверхностях вращения.
Тени на техническом рисунке изображаются с помощью тушевки, штриховки или шрафировки (пересекающейся штриховки)
АЛГОРИТМ ПОСТРОЕНИЯ ТЕХНИЧЕСКОГО РИСУНКА ДЕТАЛИ
Приступая к выполнению технического рисунка, необходимо предварительно изучить изображаемый объект и расчленить его мысленно на составляющие элементарные геометрические тела. Далее следует определить основные пропорции объекта: соотношение высоты, ширины и длины, а также пропорции отдельных его частей. Затем выбирается соответствующий вид аксонометрии и строятся аксонометрические оси.
Технический рисунок начинают выполнять с общих контуров объекта, а затем переходят к изображению отдельных его частей. Размеры на техническом рисунке не ставят, так как по рисункам, как правило, детали не изготовляют.
Линии невидимого контура на техническом рисунке обычно не проводят; штриховку на техническом рисунке, в отличие от чертежа, выполняют прямыми или кривыми линиями, сплошными или прерывистыми, одинаковой или разной толщины, а также нанесением теней.
Техническое рисование с примерами и образцами выполнения
Технический рисунок – это наглядное изображение, выполненное на основе аксонометрических проекций (осей) от руки, на глаз, с соблюдением пропорций предмета. Наибольшее распространение получили три частных вида аксоно-метрии: прямоугольная изометрия, прямоугольная диметрия и косоугольная фронтальная диметрия.
Технический рисунок представляет собой наглядное изображение предмета (геометрического тела, модели, детали и т.п.), выполненное от руки на глаз по правилам построения геометрических проекций.
Технический рисунок
Технический рисунок — это наглядное изображение, выполненное по правилам аксонометрических проекций от руки, на глаз. Им пользуются на производстве для иллюстрации чертежей. Часто технический рисунок является первичной формой отображения творческих идей.
В тех случаях, когда трудно выразить мысль словами или текстом, хорошо помогает рисунок.
Инженер и техник должны уметь технически грамотно и быстро выполнять эскизы и рисунки деталей.
Рисунок в центральной проекции (в перспективе) ввиду сложности построения и значительных искажений формы и размеров в машиностроении применяется редко (рис. 227, а). Такой вид изображения применяют художники при создании картин и архитекторы при создании архитектурно-строительных проектов.
Так как в аксонометрических проекциях нет перспективных искажений, их используют в техническом рисовании.
Обычно технический рисунок детали выполняется в изометрической, диметрической или во фронтальной проекциях (рис. 227, б).
Для приобретения навыков в техническом рисовании необходимо проделать ряд упражнений в проведении линий от руки, делении отрезков и прямых углов на равные части без инструментов.
Такое упражнение, как проведение прямых параллельных линий, выполняют на нелинованной бумаге, мягким карандашом. Необходимо научиться быстро и точно проводить прямые под углом 45 и 30 0 к горизонтали, не применяя чертежных инструментов (рис. 228). Наклон линий под 45 0 получается при делении прямого угла на две равные части (рис. 228, а, в), а при делении на три равные части получают прямую под 30 0 к горизонтали или вертикали (рис. 228, б, г).
При рисовании ряда фигур используют приближенные способы их построения. При изображении квадрата или прямоугольника, лежащего в плоскости Н или W, проводят аксонометрические оси х и у или у и z: на осях откладывают размеры сторон с учетом коэффициента искажения по осям, и через намеченные точки 1, 2, 3, 4 проводят параллельно осям стороны квадрата (рис. 229. а).
Правильный шестиугольник (рис. 229, б) часто встречается при изображении болтов гаек и других подобных деталей. Рисунок надо начинать также с проведения вертикальной и горизонтальной осей симметрии (рис 229, е). На горизонтальной оси симметрии откладывают четыре равных отрезка, а на вертикальной линии — приблизительно три—пять таких же отрезков, и намечают на рисунке вершины и стороны шестиугольника.
Аналогичное построение применимо и для рисунка шестиугольника в плоскости W (рис. 229, в).
Изображение шестиугольника в горизонтальной плоскости диметрической проекции (с сокращением размеров по оси у) приведено на рис. 229, г, з.
Проделав ряд упражнений по рисованию фигур, можно перейти к рисованию плоских геометрических тел.
Изображаться геометрические тела должны в аксонометрических проекциях. Начинается рисование с проведения аксонометрических осей и построения оснований (рис. 229, д-з). Из вершин полученных многоугольников параллельно соответствующим аксонометрическим осям проводят параллельные линии — боковые ребра.
Рисование цилиндров в аксонометрических проекциях начинается с проведения аксонометрических осей и построения оснований. Для построения оснований необходимо овладеть навыками проведения окружностей и овалов от руки.
Для изображения окружности (рис. 230) предварительно намечают две взаимно перпендикулярные (вертикальную и горизонтальную) оси, через центр под углом 45 0 к горизонтали проводят еще две взаимно перпендикулярные линии (рис. 230, а). От центра на осях и линиях откладывают на глаз одинаковые отрезки, равные радиусу окружности. Через намеченные точки от руки проводится окружность.
При изображении овалов необходимо учитывать коэффициенты искажения по осям (рис. 230, б, в, г). Если овал изображает окружность в изометрической проекции, расположенную в горизонтальной плоскости (рис. 230, в), то длина большой оси примерно равна пяти отрезкам (5а), а длина малой — трем отрезкам (3а).
Если овал расположен в профильной плоскости (рис. 230, г), то ось х совпадает с малой осью овала, и их проводят под углом 30 0 к горизонтали, а большую ось — под углом 90 0 к малой. Откладывая по осям отрезки, равные 3а и 5а, намечают контур овала.
Рисунок цилиндра начинают с проведения аксонометрических осей и построения обоих оснований в виде эллипсов. Проводят параллельно соответствующей аксонометрической оси очерковые образующие, касательные к овалам (рис. 230, д-з).
Рисунок моделей и деталей машин выполняют с натуры, по чертежу или воображению. При выполнении рисунка в любом случае надо не только внимательно рассмотреть или представить ферму модели или детали, но и сравнить соответствие размеров отдельных элементов изображаемого предмета.
Выполняя рисунок детали с натуры (например, кронштейн, рис. 231, а), надо не только внимательно рассмотреть форму, но и установить соотношение размеров отдельных элементов детали. Например, изображенный на рис. 231, б кронштейн выполнен без соблюдения пропорций детали. Расстояние, равное с, не выдержано, на детали с = 2.5а, а на рис. 231, б а = с. Размеры k изображены значительно уменьшенными против натуры. Расстояние. l между отверстиями не соответствует настоящему. На рис. 231, в дан рисунок этой детали с учетом пропорций се частей.
Выполнение рисунка модели или детали начинается с построения их габаритных очертаний — «клеток», выполняемых от руки тонкими линиями.
Например. выполнение рисунка модели (рис. 232) начинается с построения габаритных очертаний (прямоугольных параллелепипедов). Затем модель и деталь мысленно расчленяют на отдельные геометрические элементы, постепенно вырисовывая все элементы.
Технические рисунки предмета получаются более наглядными, если их покрыть штрихами (рис. 231). При нанесении штрихов считают, что лучи света падают на предмет справа и сверху или слева и сверху.
Освещенные поверхности штрихуют тонкими линиями на большом расстоянии друг от друга, а теневые — более толстыми линиями, располагая их чаще. Боковые поверхности пирамиды и конуса штрихуют линиями, проходящими через их вершины.
На изображения сферических поверхностей и поверхностей вращения наносят штрихи (части концентрических окружностей) разной толщины и с разными промежутками между штрихами (рис. 233).
Иногда изображения геометрических тел или деталей покрывают шраффировкой, которая представляет собой сложную штриховку, например, в виде сетки, или шраффировкой в виде точек (рис. 234). Освещенные поверхности предмета покрывают тонкими линиями шраффировки. По мере приближения к затемненным местам эти линии утолщают. Кроме того, ближние к наблюдателю контурные линии предмета выполняют более толстыми, чем удаленные (рис. 234).
На рис. 235 показана последовательность выполнения технического рисунка детали с применением разреза диметрической проекции.
Выполняя фронтальную диметрическую проекцию, детали следует располагать так, чтобы окружности, ограничивающие контуры детали, находились в плоскостях, параллельных фронтальной плоскости проекции. Тогда построение рисунка упрощается, так как окружности изображаются без искажения (рис. 236). На рисунках не обязательно делать штриховку.
Примеры и образцы решения задач:
Услуги по выполнению чертежей:
Присылайте задания в любое время дня и ночи в ➔
Официальный сайт Брильёновой Натальи Валерьевны преподавателя кафедры информатики и электроники Екатеринбургского государственного института.
Все авторские права на размещённые материалы сохранены за правообладателями этих материалов. Любое коммерческое и/или иное использование кроме предварительного ознакомления материалов сайта natalibrilenova.ru запрещено. Публикация и распространение размещённых материалов не преследует за собой коммерческой и/или любой другой выгоды.
Лекция на тему «Техническое рисование»
Онлайн-конференция
«Современная профориентация педагогов
и родителей, перспективы рынка труда
и особенности личности подростка»
Свидетельство и скидка на обучение каждому участнику
Описание презентации по отдельным слайдам:
Инженерная графика для СПО Техническое рисование
Техническое рисование Технический рисунок представляет собой наглядное изображение предмета (геометрического тела, модели, детали и т.п.), выполненное от руки на глаз по правилам построения геометрических проекций. Его используют для быстрого и наглядного пояснения чертежей, при конструировании, как иллюстрацию творческой идеи, для ускорения процесса чтения чертежа.
Требования к техническим рисункам При выполнении технического рисунка необходимо соблюдать пропорции, чтобы избежать искажения изображаемого предмета. Технический рисунок можно выполнять с натуры, по ортогональному чертежу или просто мысленно представив предмет. Чтобы показать внутреннюю конструкцию предмета, на техническом рисунке выполняют вырез. Разрезанные стенки на рисунке заштриховывают по тем же правилам, что и в аксонометрии. Для нанесения наглядности на изображенных поверхностях наносят штрихами или точками условную светотень
Выполнение технических рисунков плоских геометрических фигур При выполнении технического рисунка из всех аксонометрических проекций чаще всего используют: прямоугольную изометрическую проекцию; прямоугольную диметрическую проекцию; косоугольную диметрическую проекцию.
Порядок (алгоритм) выполнения технических рисунков Начинают построение с проведения осей симметрии параллельно аксонометрическим осям Используют специальные методы построение аксонометрических осей без помощи чертежных инструментов Проводят анализ формы модели, мысленно расчленяя ее на геометрические тела и их элементы
Методы построения аксонометрических осей без помощи чертежных инструментов Используются различные приемы построения для прямоугольной изометрической проекции и косоугольной диметрической проекции (прямоугольная диметрическая проекция в данном курсе не рассматривается)
Прямоугольная изометрическая проекция Для прямоугольной изометрической проекции развернутый угол на глаз делят на шесть частей. Направления лучей ближайших к горизонтальной линии снизу будут соответствовать направлению направлениям осей Ox и Oy Ось Ox будет направлена влево Ось Oy будет направлена вправо Ось Oz будет иметь вертикальное направление. я
Косоугольная диметрическая проекция Для косоугольной диметрической проекции прямой угол делят пополам и через точки деления проводят ось Oy. Стороны прямого угла являются направлениями осей Ox и Oz.
Методы построения технических рисунков геометрических тел Чтобы построить геометрическое тело, необходимо сначала построить его основание. В основаниях геометрических тел лежат плоские геометрические фигуры. Ниже рассмотрим порядок построения плоских геометрических фигур
Построение прямоугольников и квадратов При построении прямоугольников и квадратов их стороны располагают параллельно направлению аксонометрических осей, учитывая при этом соответствующий коэффициент искажения.
Построение равнобедренных и равносторонних треугольников При построении равнобедренных и равносторонних треугольников необходимо помнить, что их высота перпендикулярна основанию. Поэтому, построив основание такого треугольника в какой-либо плоскости параллельно одной оси, проводят высоту параллельно другой аксонометрической оси, при этом учитывается соответствующий коэффициент искажения
Построение шестиугольника Для построения шестиугольника предварительно строят квадрат на его осях, проведенных через его середину. Одну ось квадрата делят на четыре части, другую – на шесть равных частей. Ось квадрата, разделенную на четыре части, пересекают стороны квадрата в точках 1 и 4. Эти точки будут вершинами двух углов строящегося шестиугольника.
Построение шестиугольника Вторую ось квадрата, разделенную на шесть частей, пересекают две стороны шестиугольника на расстоянии 2,5 деления с каждой стороны от точки О. Эти стороны идут параллельно соответствующим сторонам квадрата, их длину ограничивают две линии, проведенные через точки К и М параллельно соответствующим сторонам квадрата. Точки 2,3,5,6 будут вершинами углов шестиугольника. Последовательно соединив все шесть точек, получают шестиугольник.
Построение окружности в прямоугольной изометрической проекции Для построения окружности в аксонометрической проекции сначала строят квадрат, в который затем вписывается окружность. Это значительно упрощает построение.
Построение окружности в прямоугольной изометрической проекции На стороны квадрата последовательно наносят характерные точки: точки в которых эллипс касается сторон квадрата;
Построение окружности в прямоугольной изометрической проекции квадрат в аксонометрии представляет собой ромб диагонали которого являются осями эллипса ( малая диагональ ромба – малая ось эллипса; большая диагональ ромба – большая ось эллипса).
Построение эллипса в аксонометрии по соотношению его осей Размер отрезков определяют в зависимости от размеров заданных ортогональным чертежом. Например, большую ось берут равной диаметру заданной окружности и делят ее на 10. При построении осей эллипса помнят, что малая ось эллипса параллельна оси, перпендикулярной плоскости эллипса. Большую ось проводят перпендикулярно малой
Выполнение технического рисунка геометрических тел и нанесение светотени на их поверхности Технический рисунок геометрических тел начинают выполнять с аксонометрических осей и построения на них оснований этих тел.
Выполнение технического рисунка геометрических тел и нанесение светотени на их поверхности Порядок построения технического рисунка геометрических тел ничем не отличается от порядка построения наглядного изображения с помощью чертежных инструментов. Разница состоит лишь в том, что наглядное изображение строят с помощью чертежных инструментов и по размерам, а технический рисунок- от руки, на глаз с соблюдением пропорций предмета.
Нанесение светотени на поверхности геометрических тел при выполнении технического рисунка Чтобы выразительнее показать объем геометрических тел, на их поверхности наносят условную светотень с помощью параллельных штрихов. Толщина штрихов и интервал между ними зависят от того, на какой части предмета они наносятся. На освещенных участках штрихи наносят тонкими линиями с увеличенным интервалом, а в теневой части штрихи выполняют толстыми линиями с меньшим интервалом.
Особенности нанесения светотени на поверхности различных геометрических тел На призме направление штрихов выполняют параллельно сторонам грани. На боковой поверхности пирамиды и конуса штрихи сходятся в вершине.
Особенности нанесения светотени на поверхности различных геометрических тел На боковой поверхности цилиндра они параллельны образующим. На поверхности шара штрихи наносят в виде параллельных эллипсов, расположенных либо как параллели, либо как меридианы. При необходимости линию штриховки можно прерывать.
Способы нанесения светотени Нанесение светотени с помощью параллельных штрихов называют штриховкой Нанесение светотени с помощью двух взаимно перпендикулярных групп параллельных штрихов, чтобы они образовывали клетки, называют шраффировкой. Нанесение светотени точками называют точечным.
Правила нанесения светотени Нанесение и расположение светотени на поверхностях предметов являются в техническом рисунке условными, и выполняется эта условность по следующим правилам: Источник света условно располагается немного сзади рисующего, слева и сверху от него
Правила нанесения светотени Верхняя и левая часть предмета повернуты к свету, и верхняя горизонтальная часть освещена интенсивнее, чем левая вертикальная По удаленным линиям контура не проводят темные линии, так как удаленную от рисующего часть выполняют «мягко» с учетом перспективы. Чтобы с освещенной стороны предмет отделялся от бумаги, наносят легкую полутень. Ближние к наблюдатель ребра предмета обводят более толстыми и темными линиями
Правила нанесения светотени Ребра соседних граней призмы или пирамиды обводят резко, а светотень наносят контрастно, т.е. одну грань выполняют темнее другой (особенно на стыке), удаляясь от стыка, штрихуют светлее На телах вращения (цилиндре, конусе, шаре) светотень располагается слева направо по боковой поверхности в следующем порядке: а) легкая полутень; б) свет; в) облик; г) свет; д) полутень, постепенно сгущающаяся в тень; е) тень; ж) полутень (рефлекс).
Уточняющие определения Блик – это ярко светящаяся полоса, которая прямо отражает свет. Она хорошо заметна на полированных или шлифованных поверхностях. Рефлекс – это полоска высветленной тени. Свет, падая на окружающие предметы, отражается и, попадая на теневую часть предмета, делает его светлее.
Выполнение технического рисунка модели Выполняя технический рисунок модели, необходимо прежде всего выбрать аксонометрическую проекцию, в которой модель расположится таким образом, чтобы изображение было наглядное, а выполнение ее было бы легким. Внутреннюю конструкцию модели показывают вырезом четверти модели, где стенки, попавшие в разрез, штрихуют, как и при выполнении наглядного изображения чертежными инструментами
Классификация участков поверхности модели в зависимости от расположения источника света Выделяют три классификационные группы участков модели в зависимости от их расположения по отношению к источнику света: Участки, расположенные горизонтально, и. следовательно, хорошо освещенные, не штрихуют или штрихуют очень редко тонкими линиями
Классификация участков поверхности модели в зависимости от расположения источника света Участки, расположенные вертикально и повернутые от света, штрихуют тонкими линиями с небольшими интервалами Участки, расположенные вертикально и повернутые к свету, штрихуют тонкими линиями с небольшими интервалами
Спасибо за внимание Контактные данные: к.т.н., преподаватель КМТ Губанов В.С. Email: gvs1819kmt@yandex.ru
