Ноу-хау: сверхточная регулировка тепловых зазоров клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Не так давно я рассказывал о том, как мой хороший знакомый Сергей сделал тонкую установку свечей зажигания на моей машине — этакое ноу-хау из советского прошлого. Как оказалось, оно работает на практике и в наше время.

Обсуждая с Серёжей регулировку клапанов, я обнаружил еще одно ноу-хау, которое он применяет при этой, казалось бы, банальной процедуре. Как известно, допуск на двигателях семейства 2108 довольно большой — 0,05 мм. То есть, на выпускных клапанах при норме в 0,35 мм щуп 0,3 мм должен пролезать легко, 0,35 — с небольшим усилием, а 0,4 мм — не пролезать совсем. Для впуска, соответственно, 0,2 мм +/- 0,05 мм. Понятно, что подобная «триггерная» методика по принципу «лезет-не-лезет» не даёт абсолютной точности, и к тому же зачастую регулировщик ограничен толщиной имеющихся в наличии шайб — то есть, далеко не всегда удаётся вывести зазоры в номинал.

Являясь инженером-механиком, автомобильным энтузиастом и просто весьма педантичным человеком, Сергей не удовлетворился стандартным способом регулировки зазоров и благодаря наличию хитрых «наборных» щупов может проверять зазор… с шагом в 0,01 мм!

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

То есть, это даёт несравнимо большую точность измерений — можно реально «нащупать» зазор в 0,33 мм или 0,21 мм. Таким образом, обладая дотошностью, желанием и набором шайб зазоры можно вывести «в ноль».

Правда, Сергей придерживается теории, что на впуске клапана лучше немного «подзажимать» — в пределах 0,15-0,20 мм, а на выпуске — оставлять в районе номинала.

Как и в случае со свечами, было очень интересно проверить, как это работает на моём конкретном двигателе.
Благо, мой приятель любезно согласился и прибыл ко мне в гараж «с полным боекомплектом» — щупами, приспособлением, прокладками, герметиком и т.д.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

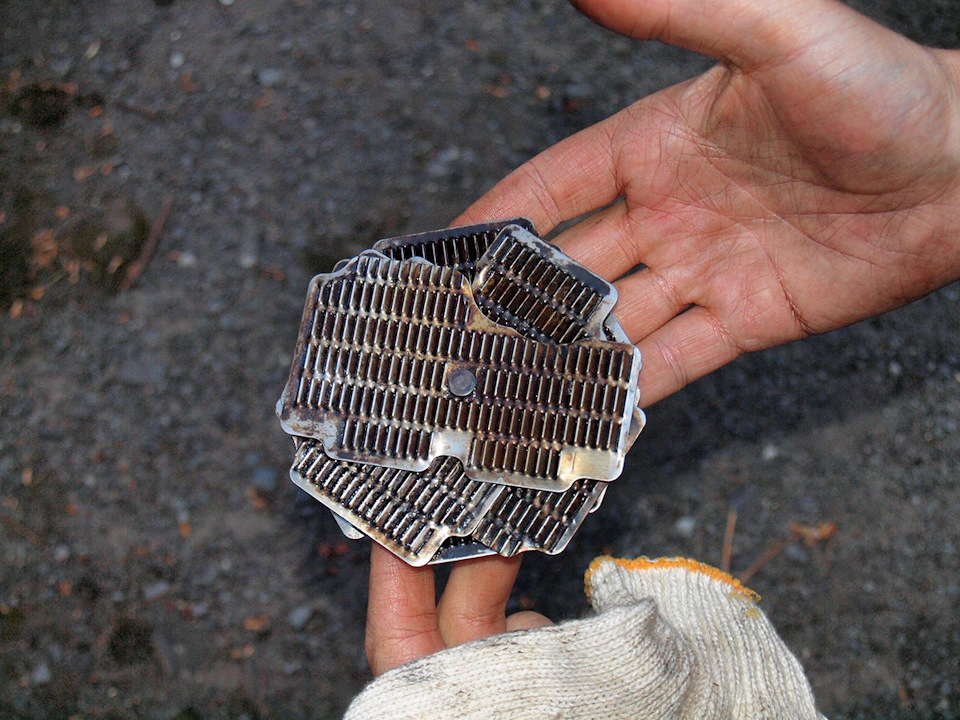

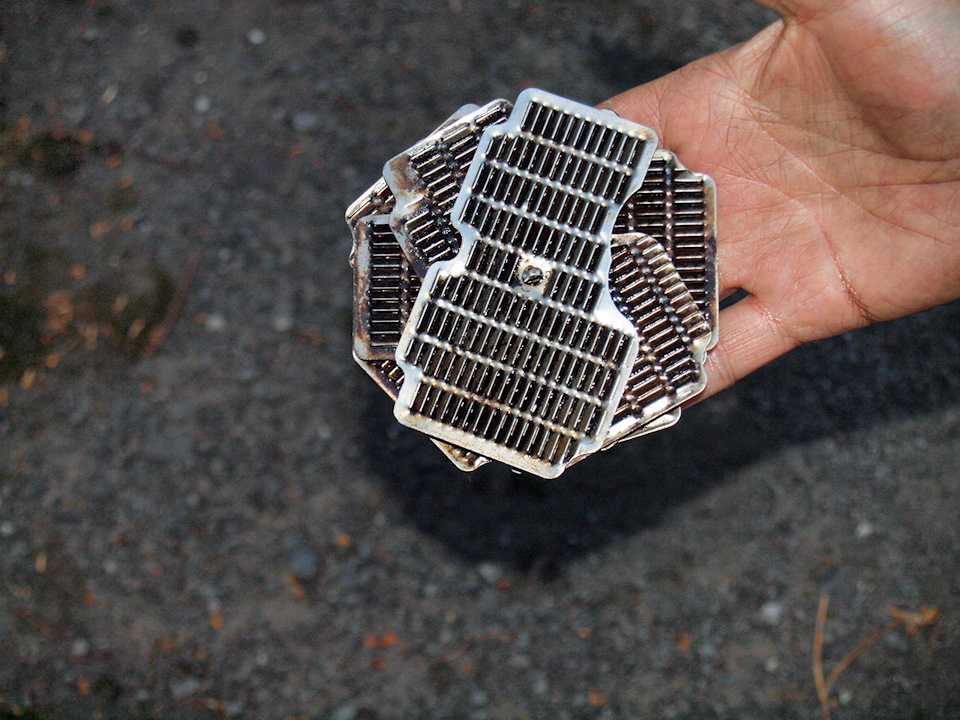

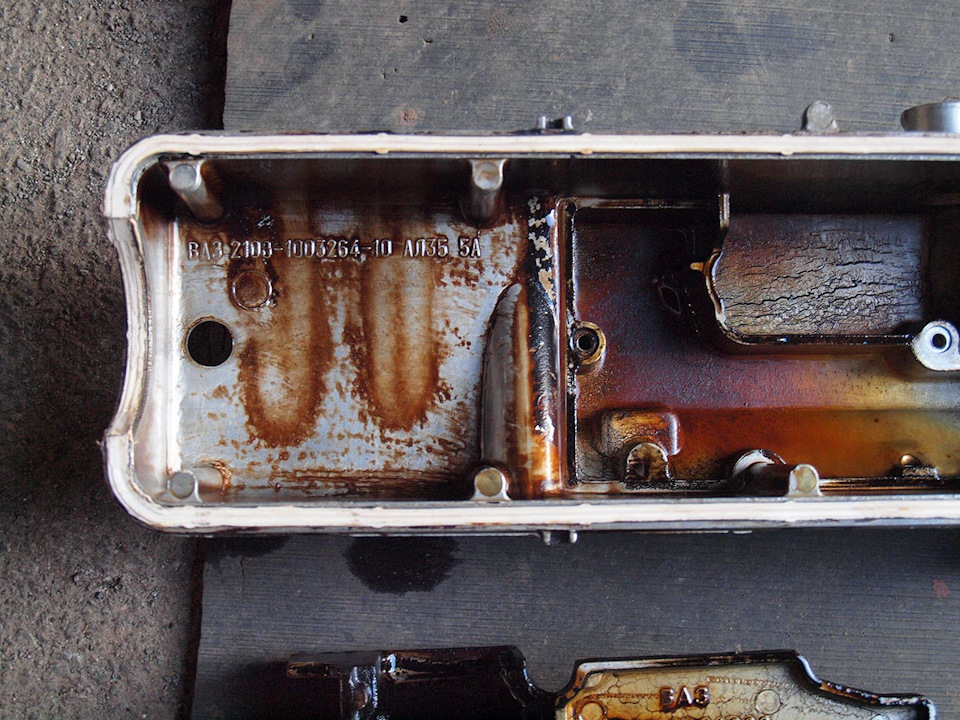

Быстро демонтировав крышку, он для начала снял маслоуловитель системы вентиляции картера и залил его керосином, дабы тот немного отмок.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

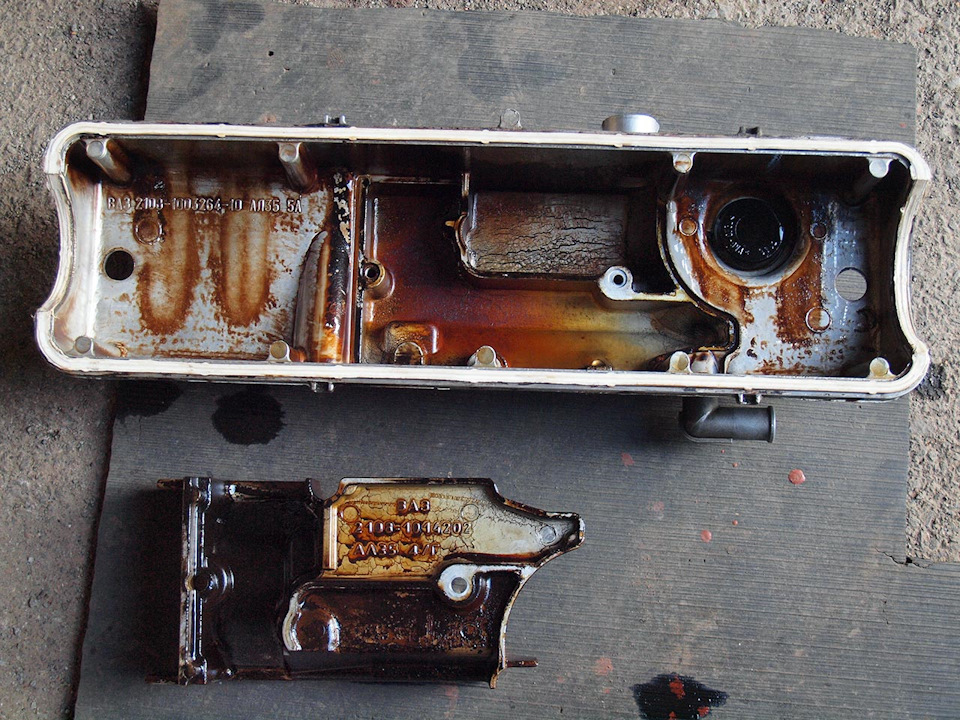

Справедливости ради замечу, что особых отложений там не было, а еще меня ОЧЕНЬ порадовал прогресс внутри двигателя — то есть, он стал заметно чище и светлее.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Работает, работает Лукойл! Напоминаю, я перешел на него из-за того, что на дорогущих импортных маслах вроде пафосного Aral внутри мой мотор выглядел грязноватым, что особенно удивляло после 20-летней «восьмерки» с пробегом 180 000 км, которая ездила всю жизнь исключительно на минералке. То есть, здесь я делал правильные выводы.

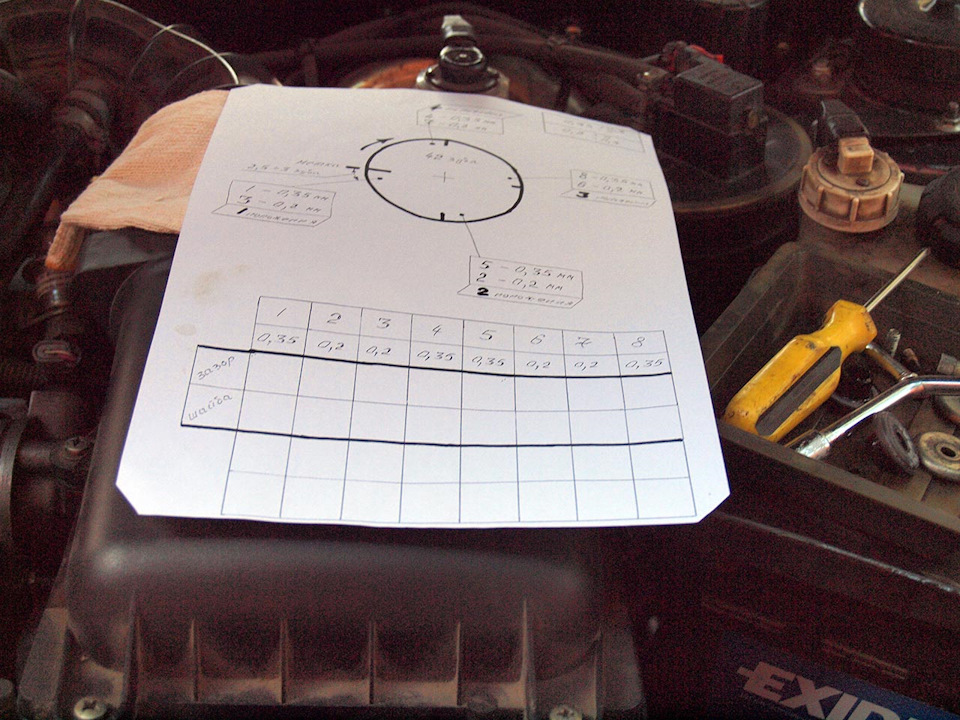

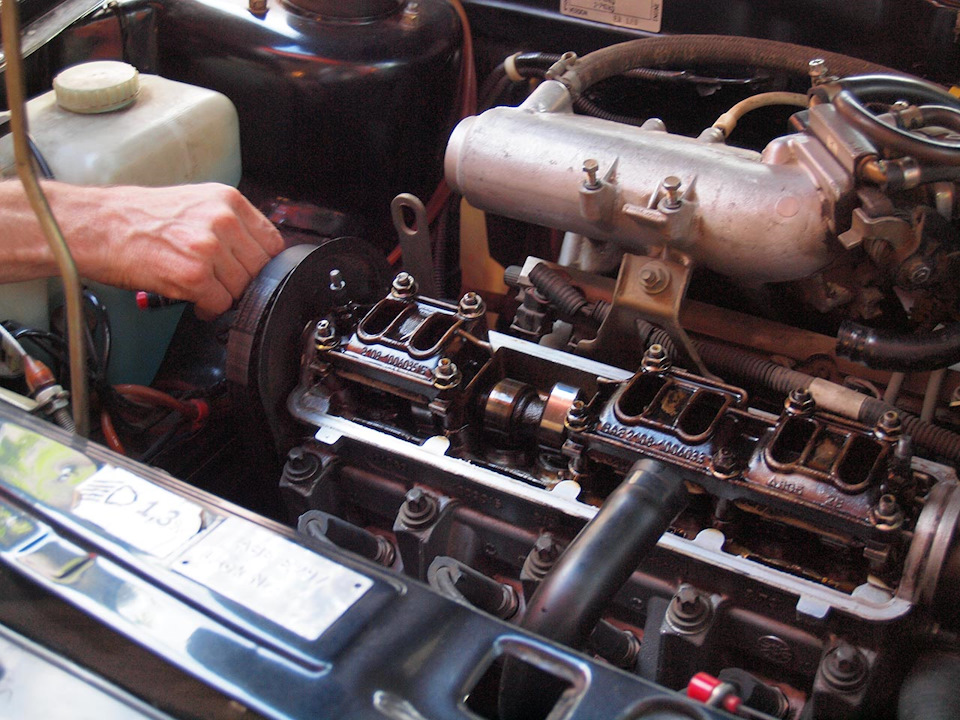

Интересно, что Сергей выставляет распредвал в строгом соответствии с заводской методикой, т.е. подсчетом зубьев и проворачиванием коленвала на 90 градусов.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Мы же с отцом всегда поступали проще — ставили кулачок измеряемого клапана острием вверх. :)) В принципе, разницы никакой, но у Серёжи по книжке, а у нас быстрее.

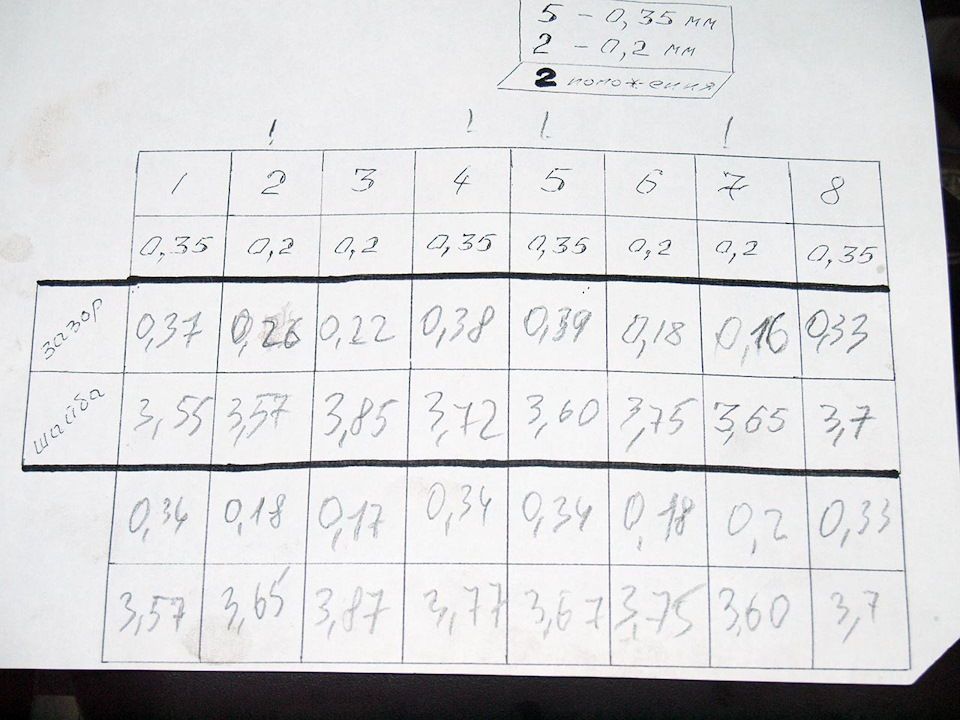

Результаты измерений не шокировали, хотя один клапан (второй) даже вышел за пределы допуска в +/- 0,05 мм, показав 0,26 мм при норме 0,2 мм. Один из впускных клапанов оказался слегка «пережат» — 0,16 мм при норме 0,2 мм. Парочка выпускных были «на грани» — 0,38 мм и 0,39 мм соответственно. Словом, методика измерений при наличии наборных щупов позволяет действительно измерить тепловые зазоры с точностью до 0,01 мм, а не по принципу «лезет-не-лезет».

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

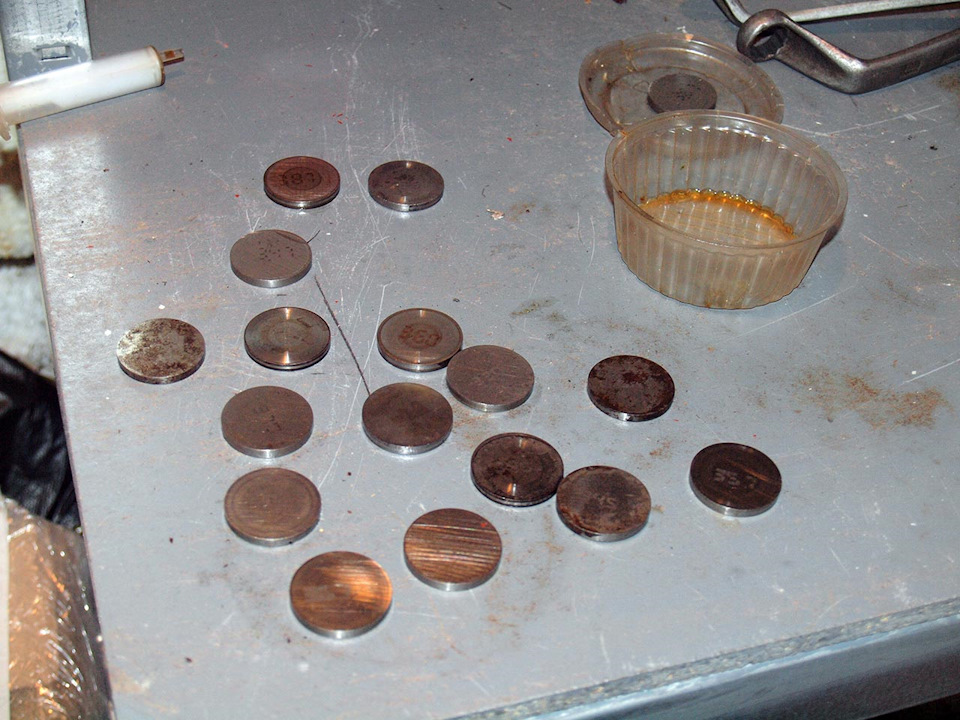

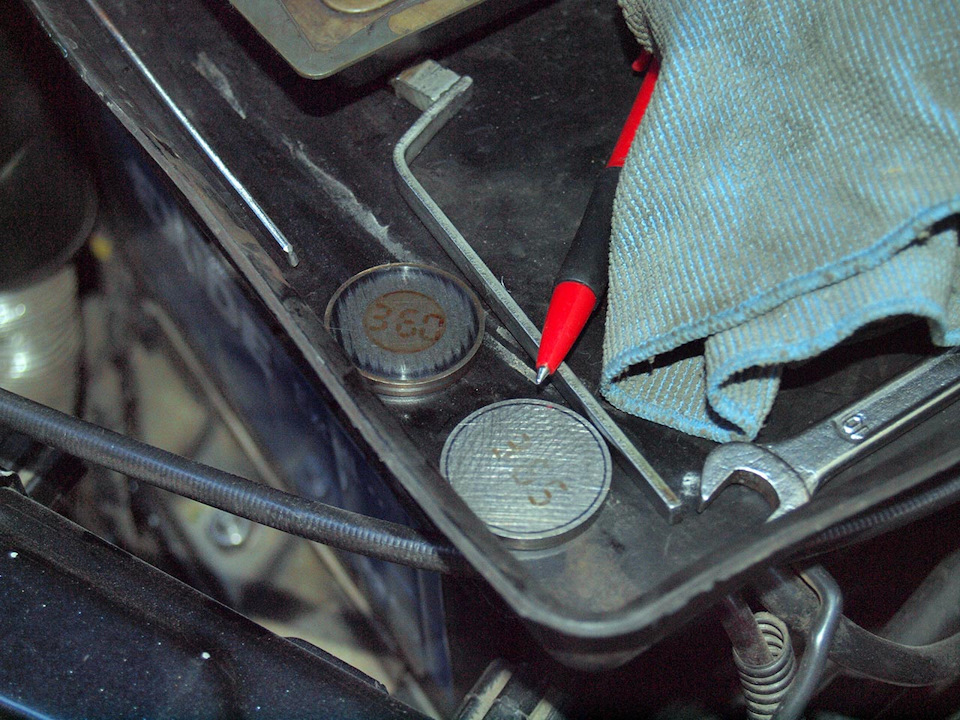

Измерив клапана, мы последовательно вынимали шайбы, начав с наиболее отличившихся клапанов. И, представьте себе, имеющимся у меня еще с девяностых годов комплектом шайб удалось вывести зазоры практически «в идеал»!

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Добавлю лишь, что далеко не всегда надпись на шайбе точно соответствует её реальной толщине, которую мы установили с помощью микрометра. Да и математика (измеряем зазор, узнаём толщину шайбы, прибавляем или отнимаем нужное для достижения зазора и ставим такую шайбу) на практике срабатывала не всегда. То есть, при обычной проверке парой щупов с шагом 0,05 мм оно бы сработало стопроцентно, а вот при более точной методике порой были расхождения.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Впрочем, в итоге удалось выставить почти везде клапана на 0,1-0,2 мм меньше номинала — не критично и никак не «зажато», но, в теории, будет немного тише и останется задел на увеличением зазора в процессе эксплуатации. Хотя практика подтверждает, что современный зубиломотор меньше греметь стаканчиками не будет, а бывалые двигатели нередко со временем «зажимаются» сами — то есть, клапан в процессе износа становится ниже в седле, и тепловой зазор уменьшается. Лично наблюдал мотор 2111, где клапана не трогали тысяч 100 и в итоге на выпуске вместо 0,35 мм было 0,18 мм… Итог закономерен — через 10 000 км этот самый клапан и прогорел.

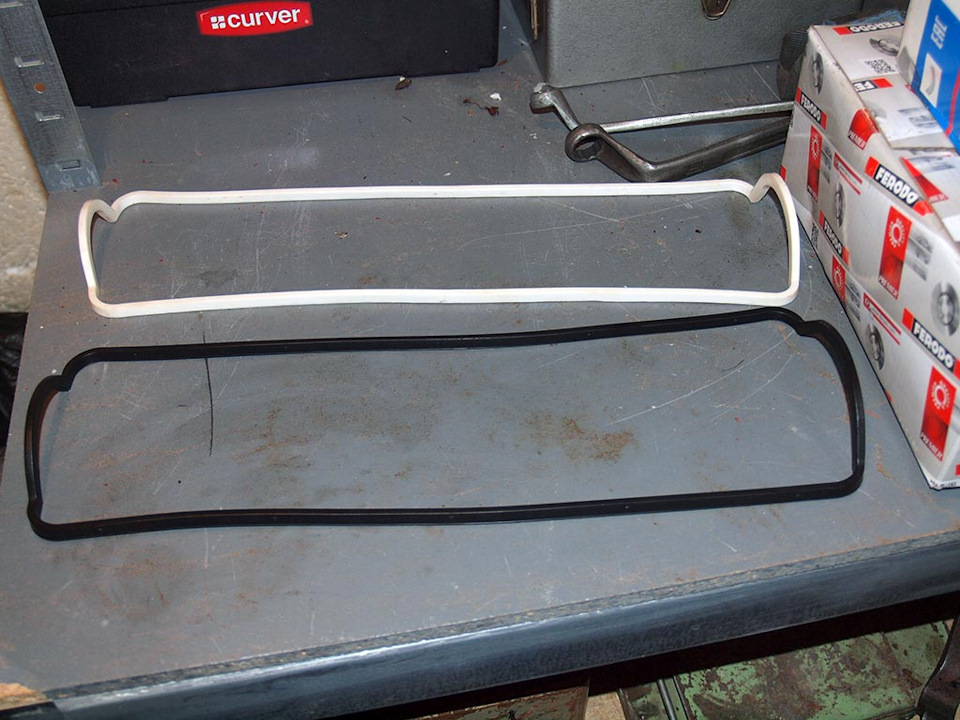

При установке клапанной крышки Сергей предложил на выбор пару прокладок — мою любимую белую силиконовую и черную Elring.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Поразмыслив и попробовав на зуб пощупав белую, мы сошлись во мнении, что она лишь похожа на заводскую, которой наши моторы комплектовались в Тольятти. Похожа, но не она… Именно поэтому я решил поставить черную.

Серёжа отдаёт предпочтение старому-доброму варианту уплотнения — то есть, новенькую прокладку сажает на герметик. Причём и здесь не обошлось без ноу-хау: изготовив нехитрое приспособление из мини-пресса, шприца и иглы для капельницы, он с хирургической точностью наносит тоненький слой герметика ровно между канавками на прокладке.

Источник

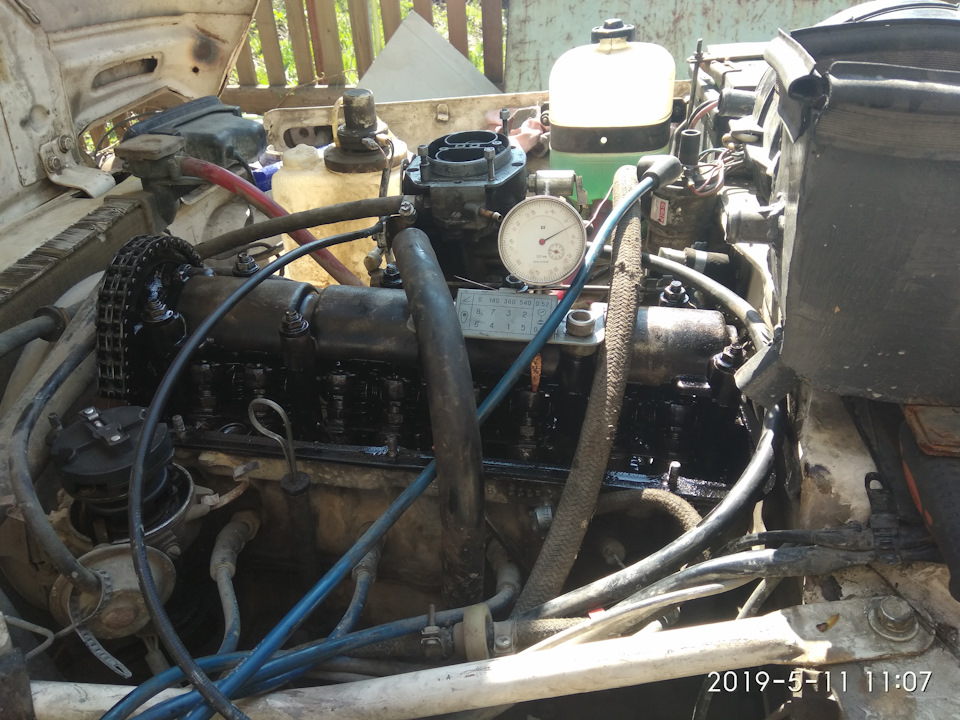

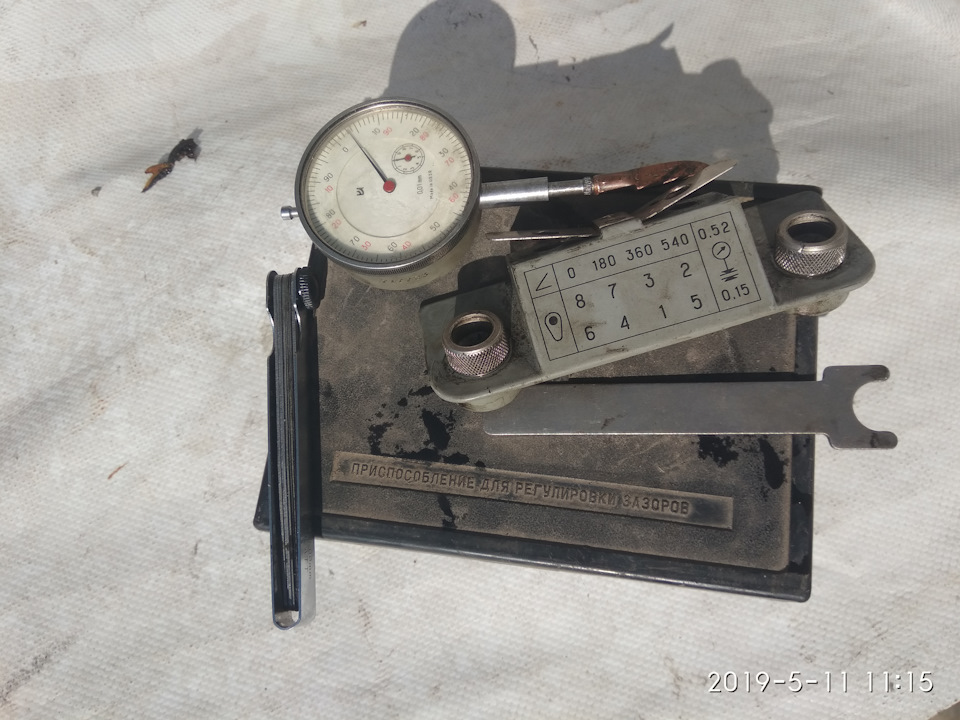

Регулировка клапанов без щупа

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

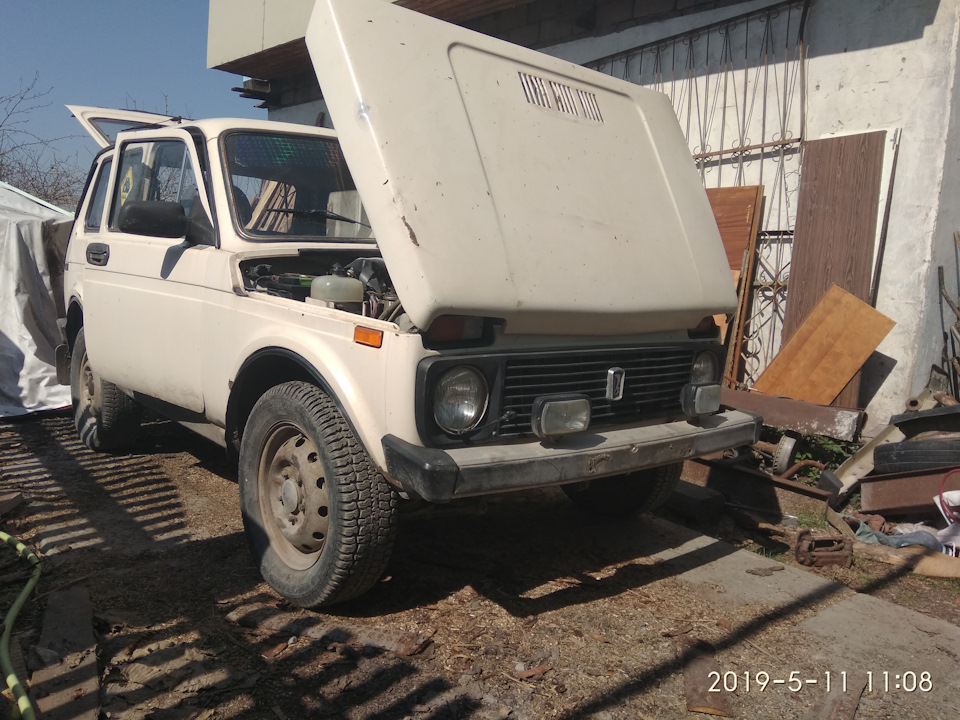

Лада 4×4 3D 1997, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — аксессуары

Машины в продаже

Комментарии 18

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Чем только не регулировал, поставил гидрокомпенсаторы и теперь они сами там всё делают.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

У меня на шевике стоЯт гидрики но многие как раз на болты переходят

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Чем только не регулировал, поставил гидрокомпенсаторы и теперь они сами там всё делают.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Не так уж и много, пусть болты ставят нельзя же запретить людям быть мазахистами.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Окромя гидрокомпенсаторы шестерни и цепь менять надо чтобы давление в системе повысить карбовой машине не пойдет

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

С чё вдруг? У меня лет десять уже стоят, нужна постель, рампа масляная и сами гидрики.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Ну я рад а на шевике шестерня на вспомогательный вал меньшего диаметра

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Там весь ГРМ другой. А гидрики весчь, прямненарадуюсь а то регулировка достала в конец.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Тоже похожей регулирую, но щуп иногда сую, так чисто для контроля, а то мало ли что:))

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Раз пять такой штукой пытался — ну не выходит цветок каменный! Руки, чтоль, наждаком поправить?

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Раз пять такой штукой пытался — ну не выходит цветок каменный! Руки, чтоль, наждаком поправить?

Сложного нет ни чего!

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Пробовал похожей штукой регулировать с микрометром — нихрена не получалось! Плюнул и поехал на сервис, чувак со щупами отрегулировал идеально!😁

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Пробовал похожей штукой регулировать с микрометром — нихрена не получалось! Плюнул и поехал на сервис, чувак со щупами отрегулировал идеально!😁

Щуп при выработке даст погрешность до 0.1мм. Тут точность до 0.05мм.Поставил. Индикатор на 0.Придавил вилкой и видно сколько. Поставил 0.50мм по индикатору что 0.15+ — 0.05мм. Просто и надёжно.

Источник

Что можно использовать вместо щупов для регулировки клапанов

Чем заменить щуп для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

У каждого автомобилиста имеются определенные инструменты для ремонта и настройки транспортного средства. Одним из важных приспособлений считается щуп для регулировки клапанов. Его можно купить в России за 50-1400 рублей.

Что это?

Под щупом регулировки клапанов автомастера и автовладельцы понимают ординарный щуп, который предназначен для того, чтобы замерять зазор при регулировании клапанов.

Потребоваться приспособление для регулировки клапанов может в таких случаях:

Благодаря такому инструменту, автовладелец может самостоятельно настроить клапанной механизм и сэкономить на услуге мастера СТО. Продаются такие приспособления в специализированных магазинах. Специалисты рекомендуют приобрести набор каждому автомобилисту. Стоит изделие недорого.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Чтобы выставить требуемый зазор между клапанами, надо проделать ряд таких действий:

Ценообразующие факторы

Продаются щупы для регулировки клапанного механизма в разных местах. Поэтому проблем с покупкой быть не должно. Но у начинающих автомобилистов нередко возникает вопрос, почему стоимость такого приспособления в разных точках продажи отличается.

Мастера и продавцы отмечают, что на цену влияют разные факторы. Например, при разработке прайса учитывают:

Чем качественнее набор, тем он будет стоить дороже. За доставку товара придется заплатить дополнительно. Чем известнее производитель и реализатор, тем выше будут расценки на изделие.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Разновидности

По материалу изготовления есть приспособления для регулировки клапанного механизма:

В зависимости от величины шага изделия бывают:

В зависимости от количества можно купить:

В зависимости от состояния есть инструменты:

По месту покупки есть изделия:

По фирме-изготовителю можно приобрести приспособление марки:

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Примерная стоимость

В России автомобилист может купить щуп для регулировки клапанного механизма за 50-1400 рублей.

Примерные цены на разные виды нового инструмента:

Ориентировочные цены на новый набор в зависимости от марки:

Старый инструмент можно приобрести за 50-70 рублей.

Где покупать?

Щупы для регулировки клапанов продаются в специализированных магазинах и по частным объявлениям. Лучше покупать новые инструменты: они более надежные и обеспечат качественную настройку.

Предпочтение стоит отдавать известным маркам: брендовые изделия прослужат гораздо дольше, чем инструменты малоизвестных компаний. Желательно брать телескопические варианты: они более удобны в использовании и обеспечивают высокое качество регулировки. При дефиците финансов стоит рассмотреть бывшие в использовании приспособления. Они продаются на авторынке и по объявлениям частных лиц.

Работа любого автомобильного двигателя внутреннего сгорания прямо зависит от качества и чёткости функционирования всего газораспределительного механизма. Его основными частями являются — привод, распределительный вал, клапаны. В данной статье можно получить ответы на вопросы, почему так важны тепловые зазоры, как их замеряют и как проводится регулировка зазоров клапанов при возможном сбое.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Регулировка зазоров клапанов, ввиду технической сложности процесса, как правило, проводится специалистами в сервисных центрах или в специализированных мастерских, но, при желании, можно самостоятельно провести эту процедуру. Однако, прежде чем самому заняться этим нелегким делом, мы, все же, настоятельно рекомендуем внимательно изучить принцип работы механизма, а так же посмотреть, как это делает человек, имеющий опыт проведения таких работ.

Принципы работы клапанов двигателя

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Распределительный и коленчатый вал двигателя между собой соединены посредством зубчатой, ременной или цепной передачи, с оптимальным соотношением 2:1. За один проведённый оборот распределительного элемента коленвал осуществляет два оборота. Форма кулачков распределительного вала в состоянии обеспечить закрытие и открытие клапанов так, чтобы они соответствовали положению коленвала, такту двигателя, а также распределительным фазам.

В процессе работы двигателя все детали немного увеличиваются в размерах по причине лёгкого нагрева. Как результат, изменяется общее расстояние между распредвалом и толкателем клапана. Когда мотор прогревается до оптимальной рабочей температуры, толкатель плотно прижимается к клапану и распредвалу. За счёт этого обеспечивается максимально эффективная работа двигателя.

Если торец закрытого клапана фиксируется в положении выше толкателя, между седлом и тарелкой образуется зазор, снижающий компрессию двигателя. Если же торец полностью закрытого клапана находится ниже толкателя, во время соответствующей фазы газораспределения он откроется немного меньше, чем нужно. В итоге будет снижена мощность мотора, так как чем меньше открыт клапан, тем хуже сквозь него будет выходить воздух и выхлопные газы.

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее. Именно по этой причине так важно время от времени проводить регулировку зазоров.

Как обеспечивается нужный зазор

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Признаки и последствия неправильного зазора

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Источник

Чем заменить щуп для регулировки клапанов

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

У каждого автомобилиста имеются определенные инструменты для ремонта и настройки транспортного средства. Одним из важных приспособлений считается щуп для регулировки клапанов. Его можно купить в России за 50-1400 рублей.

Что это?

Под щупом регулировки клапанов автомастера и автовладельцы понимают ординарный щуп, который предназначен для того, чтобы замерять зазор при регулировании клапанов.

Потребоваться приспособление для регулировки клапанов может в таких случаях:

Благодаря такому инструменту, автовладелец может самостоятельно настроить клапанной механизм и сэкономить на услуге мастера СТО. Продаются такие приспособления в специализированных магазинах. Специалисты рекомендуют приобрести набор каждому автомобилисту. Стоит изделие недорого.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Чтобы выставить требуемый зазор между клапанами, надо проделать ряд таких действий:

Ценообразующие факторы

Продаются щупы для регулировки клапанного механизма в разных местах. Поэтому проблем с покупкой быть не должно. Но у начинающих автомобилистов нередко возникает вопрос, почему стоимость такого приспособления в разных точках продажи отличается.

Мастера и продавцы отмечают, что на цену влияют разные факторы. Например, при разработке прайса учитывают:

Чем качественнее набор, тем он будет стоить дороже. За доставку товара придется заплатить дополнительно. Чем известнее производитель и реализатор, тем выше будут расценки на изделие.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Разновидности

По материалу изготовления есть приспособления для регулировки клапанного механизма:

В зависимости от величины шага изделия бывают:

Также есть изделия:

В зависимости от количества можно купить:

В зависимости от состояния есть инструменты:

По месту покупки есть изделия:

По фирме-изготовителю можно приобрести приспособление марки:

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Примерная стоимость

В России автомобилист может купить щуп для регулировки клапанного механизма за 50-1400 рублей.

Примерные цены на разные виды нового инструмента:

Ориентировочные цены на новый набор в зависимости от марки:

Старый инструмент можно приобрести за 50-70 рублей.

Где покупать?

Щупы для регулировки клапанов продаются в специализированных магазинах и по частным объявлениям. Лучше покупать новые инструменты: они более надежные и обеспечат качественную настройку.

Предпочтение стоит отдавать известным маркам: брендовые изделия прослужат гораздо дольше, чем инструменты малоизвестных компаний. Желательно брать телескопические варианты: они более удобны в использовании и обеспечивают высокое качество регулировки. При дефиците финансов стоит рассмотреть бывшие в использовании приспособления. Они продаются на авторынке и по объявлениям частных лиц.

Работа любого автомобильного двигателя внутреннего сгорания прямо зависит от качества и чёткости функционирования всего газораспределительного механизма. Его основными частями являются — привод, распределительный вал, клапаны. В данной статье можно получить ответы на вопросы, почему так важны тепловые зазоры, как их замеряют и как проводится регулировка зазоров клапанов при возможном сбое.

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Регулировка зазоров клапанов, ввиду технической сложности процесса, как правило, проводится специалистами в сервисных центрах или в специализированных мастерских, но, при желании, можно самостоятельно провести эту процедуру. Однако, прежде чем самому заняться этим нелегким делом, мы, все же, настоятельно рекомендуем внимательно изучить принцип работы механизма, а так же посмотреть, как это делает человек, имеющий опыт проведения таких работ.

Принципы работы клапанов двигателя

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Распределительный и коленчатый вал двигателя между собой соединены посредством зубчатой, ременной или цепной передачи, с оптимальным соотношением 2:1. За один проведённый оборот распределительного элемента коленвал осуществляет два оборота. Форма кулачков распределительного вала в состоянии обеспечить закрытие и открытие клапанов так, чтобы они соответствовали положению коленвала, такту двигателя, а также распределительным фазам.

В процессе работы двигателя все детали немного увеличиваются в размерах по причине лёгкого нагрева. Как результат, изменяется общее расстояние между распредвалом и толкателем клапана. Когда мотор прогревается до оптимальной рабочей температуры, толкатель плотно прижимается к клапану и распредвалу. За счёт этого обеспечивается максимально эффективная работа двигателя.

Если торец закрытого клапана фиксируется в положении выше толкателя, между седлом и тарелкой образуется зазор, снижающий компрессию двигателя. Если же торец полностью закрытого клапана находится ниже толкателя, во время соответствующей фазы газораспределения он откроется немного меньше, чем нужно. В итоге будет снижена мощность мотора, так как чем меньше открыт клапан, тем хуже сквозь него будет выходить воздух и выхлопные газы.

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее. Именно по этой причине так важно время от времени проводить регулировку зазоров.

Как обеспечивается нужный зазор

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Признаки и последствия неправильного зазора

что можно использовать вместо щупа для регулировки клапанов. Смотреть фото что можно использовать вместо щупа для регулировки клапанов. Смотреть картинку что можно использовать вместо щупа для регулировки клапанов. Картинка про что можно использовать вместо щупа для регулировки клапанов. Фото что можно использовать вместо щупа для регулировки клапанов

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.
