Металлоискатель своими руками: как сделать самый простой прибор

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Хотите сделать металлоискатель своими руками? Для этого понадобятся хотя бы элементарные знания в пайке и электронике. Сделать такой прибор не так уж сложно. Достаточно воспользоваться пошаговой инструкцией, которая подскажет, как сделать металлоискатель.

Металлоискатель своими руками: инструменты и материалы

Детектор металла работает по принципу магнитного притяжения. При нахождении катушкой металлических предметов возникает резкое колебание электромагнитных волн, которые и провоцируют звуковой сигнал. От того, каким образом соберете инструмент, зависит, на какой частоте он будет работать:

Определитесь, для каких целей нужен металлоискатель, и приступайте к сборке.

Как сделать простой металлоискатель? Первым делом подготовьте такие инструменты:

Чтобы собрать металлоискатель на двух генераторах, понадобятся такие материалы: изолента; припой; канифоль; покупная плата или отдельные детали, чтобы собрать ее самостоятельно; пластиковая подставка; труба; изолированный провод (можно медный, диаметром 0,5–0,7 мм); зажимы для фиксации; масляный лак; клей.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Самый простой металлоискатель своими руками не получится без ручки или корпуса. Их сделаете из пластиковой трубы. Важно, чтобы основа была из диэлектрических материалов, то есть таких, которые не проводят ток (дерево, резина, пластмасса).

Металлодетектор своими руками невозможен без штанги. Вот некоторые рекомендации по ее созданию:

Детали для изготовления электронной части приобретите в магазине радиотехники. При желании их найдете в старом радиоприемнике или подобных приборах.

Для работы понадобятся такие детали:

Схема простого металлоискателя представлена на фотографии ниже:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Схема металлоискателя: YouTube/Артем 83

Металлоискатель своими руками: пошаговая инструкция

С подготовительной частью покончено. Теперь приступайте к основной части. Чтобы сделать металлоискатель, первым делом займитесь штангой:

Если в наличии готовая основа, то прикрепите к ней подставку, на которой будет размещена микросхема металлоискателя.

Для создания катушек поступите так:

Другая катушка металлоискателя выполняется аналогичным способом.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Катушки металлоискателя: YouTube/Артем 83

Приступайте к сборке деталей:

Основные составляющие прибора готовы. Теперь осталось собрать простой металлоискатель. Сделаете это так:

Осталось отрегулировать и проверить металлоискатель:

Металлодетектор готов к поиску сокровищ. Для его изготовления понадобились такие составляющие: штанга, подставка под микросхему, катушки, наушники, аккумулятор, схема металлоискателя. Если у вас хороший слух, то различите отклонения в звуковых волнах, которые указывают на разновидность металла.

Узнавайте обо всем первыми

Подпишитесь и узнавайте о свежих новостях Казахстана, фото, видео и других эксклюзивах.

Источник

Самый простой металлоискатель своими руками

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

И так, для сборки простого металлоискателя нам необходимо:

два транзистора КТ315 или аналогичные;

два конденсатора 1000 пф;

два конденсатора 10000 пф;

два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Картонная плата металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать — менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться — земля очищаться. Ну и металл будет повторно использоваться.

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

Как сделать несложный металлоискатель для поиска на пляже

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Для сборки металлоискателя вам потребуется:

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

Монтажная плата

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 — 7 сантиметров!

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Схема улучшенного металлоискателя Малыш FM-2

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Технические характеристики и особенности:

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Вид со стороны дорожек

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Видео работы металлоискателя малыш FM-2 v2

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя «Пират». Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала! что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателяТеперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким. что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателяВ итоге получился рабочий качественный прибор. Единственный его минус — это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково. что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателяНо с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2015 года.


Источник

Источник

Мой личный рейтинг самодельных металлоискателей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители, и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Различаются они как по стоимости, так и по принципу работы, но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то, как я, даже строит свой небольшой бизнес на их сборке.

И вот для тех, кто задумывается о самостоятельной сборке металлоискателя я и решил создать данный пост…

А затронем мы сегодня несколько схем самодельных металлоискателей. От простых, до полупрофи.

Открывает наш сегодняшний топ металлоискатель «Пират».

Одна из самых простых и надежных схем, которую легко повторить в домашних условиях.

Свое название Пират (PIRAT) получил от разработчиков его схемы – PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» – сайт разработчиков.

Металлоискатель Пират не различает металлы. Но он хорошо подойдет для поиска металлолома и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов. Также в Пирате отсутствуют программируемые элементы, что значительно упрощает жизнь радиолюбителям. Даже человек с минимальным уровнем подготовки, изготовит металлоискатель пират своими руками. Правильно собранный прибор не нуждается в какой либо настройке (кроме настройки чувствительности).

Отлично подходит для поиска чермета. Собрал, накопал металла, сдал, окупил прибор.

По характеристикам: в зависимости от диаметра поисковой катушки глубина обнаружения до 1.5м. (Канализационный люк с катушкой 30см)

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

На фото МД Пират собранный по одной из «стандартных» схем.

Следующим идет пара идентичных по характеристикам металлоискателей: Клон PI-W и Клон AVR. Отличаются они только индикацией, у AVR имеется двухстрочный дисплей, а в PI-W реализована светодиодная индикация.

Данные металлоискатели так же как и предыдущий являются импульсными и так-же не различают металлы. В данных металлоискателях используется микроконтроллер Atmega, что может как усложнить сборку, так и увеличить итоговую цену.

Так как это все-же импульсные МД и они не различают металлы, то и используют их в основном для чермета. Плюсом Клонов служит то, что можно отсечь мелкий металл и копать только крупные цели.

По характеристикам: в зависимости от диаметра поисковой катушки глубина обнаружения до 2м. (Канализационный люк с катушкой 30см)

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Следующим идет серия металлоискателей: Малыш, Малыш FM2 и Малыш FM2 v2.

Работает Малыш ФМ по принципу частотомера. Схема металлоискателя МАЛЫШ FM и FM2 отлично подходит для изготовления пинпойтеров, как полноценный металлоискатель она слабовата, но вполне подойдет для новичка. Огромное достоинство этого металлоискателя – его простота, но в нем, как и в предыдущем, присутствуют микроконтроллер Pic.

Подходит для пляжного поиска, так как различает металлы, вы уже не будете нагибаться за каждым гвоздем =)

По характеристикам: около 20-30 см, в зависимости от катушки. Так как этот металлоискатель работает по принципу частотомера, у него присутствует дискриминация металлов. Разделяет на два типа: все черные металлы и остальные.

Рекомендуется собирать данный металлоискатель только в качестве пинпоинтера, ибо сам автор на форуме писал: «Что вы хотите от малыша? Он изначально как детская игрушка создавался.»

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Следующим по списку идет Квазар АВР (Quasar AVR) и его «старший брат» Квазар АРМ (Quasar ARM)

Квазар это селективный IB металлоискатель с распознанием металлов, и прямой обработкой сигнала. Шкала ВДИ в Квазаре разбита на 16 столбиков, 3 на черные металлы и 13 на цветные, с возможностью удаления из поиска любых из столбиков (Закрытие их маской) а также звуковой многотональной индикацией.

АВР версия имеет более слабый микроконтроллер и уже морально устарела, но АРМ версию автор до сих пор поддерживает и выпускает новые прошивки.

Собирать лучше сразу АРМ версию, НО! В сборке он гораздо сложнее всех предыдущих металлоискателей. Сложность заключается как в большом количестве СМД компонентов, так и сложной в изготовлении поисковой катушке.

Работает квазар с катушками частотой до 20кГц (АВР до 17кГц) и отлично подходит для поиска цветных металлов, монеток и т.п.

Характеристики можно долго описывать, но глубина обнаружения и уверенной дискриминации с ДД катушкой будет примерно равна ее диаметру…

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

На фото собранный блок Квазар АРМ и собранная плата.

Ну и последние на сегодня это серия металлоискателей Фортуна. Существует множество разных вариаций этого металлоискателя: Фортуна, Фортуна М2, Фортуна ПРО2… Тут блин как с айфоном, каждая новая версия чуть дороже и имеет незначительные улучшения. Последние версии самим собрать не получится, придется заказывать у автора плату с прошитым микроконтроллером, так как прошивка нынче стала платной…

Работает фортуна по тому же принципу, что и вышеупомянутый Квазар АРМ, да и по характеристикам примерно такая же… Лично мое мнение, что ради большого дисплея не стоит заморачиваться. Как писал один мой знакомый (Владелец Фортуны, а в дальнейшем Квазар АРМ), пока на Фортуне натыкаешь нужные настройки для копа, комрады с Квазарами уже пол поля прошли…

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

На фото Фортуна Про2 в двух вариациях

Ну вот и весь мой топ. Другие самодельные металлоискатели не вижу смысла включать сюда, т.к. большинство из них либо морально устарели, либо гораздо сложнее в сборке, чем их аналоги.

И напоминаю, это лишь мой личный рейтинг и идет он не по качеству самого металлоискателя, а скорее по сложности его изготовления.

Если вы с чем то не согласны, пишите в комментариях, обсудим.

P.S. ВСЕ фото в данном посте взяты с интернета.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Лига Радиолюбителей

630 постов 6.6K подписчиков

Правила сообщества

Соблюдайте правила Пикабу. Посты выкладывать лишь касаемо нашей тематики. Приветствуется грамотное изложение. Старайтесь не использовать мат.

Постарайтесь не быть снобами в отношении новичков. Все мы когда-то ничего не знали и ничего не умели.

Не согласен с выдвижением Пирата на первое место.

Вот так будет правильно. А то не понятно почему самый отстойный первым идет.

Небольшой апдейт по Квазарам: Прошивка последняя (2.6.1М) выпущена с полгода назад, и больше автор не собирается их выпускать. В Украине есть мастера (5-6 человек) которые качественно собирают Квазары или даже вносят в них улучшения (Константин Яковлев). Цена собранного Квазара с катушкой и штангой держится на уровне 5-6к грн (185-225$). По своим характеристикам и возможностям составит конкуренцию X-Terra 505/705

@DeDLINe здравствуйте! Как с вами связаться можно? Кое что металлоищущее надо сделать

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

А сейчас уже не гоняют с полей или все же надо осторожничать?

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Павербанк из одноразовых электронных сигарет

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Все бы ничего, но эти устройства, хоть и называются одноразовыми, работают и питаются от многоразовых литий-ионных аккумуляторов такого вида:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

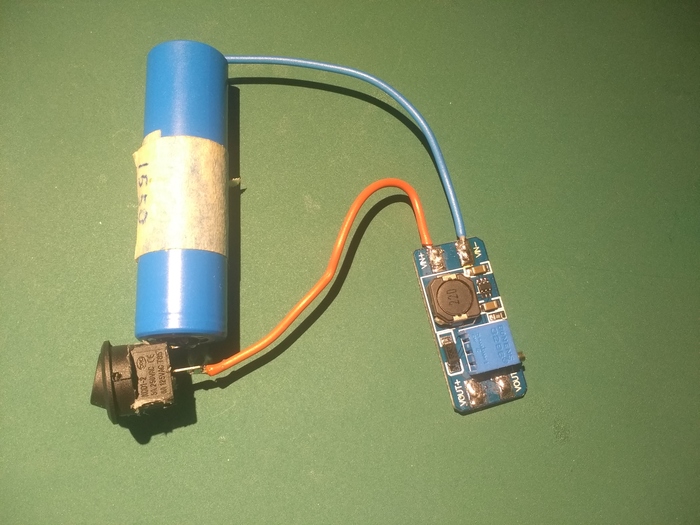

В моём случае, это аккумулятор типа 13400, ёмкостью 550МАч.
Таких экземпляров у меня накопилось аж 14шт., и я подумал, а чего пропадать добру без дела?

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Совершив покупку сего девайса, дождавшись доставки и получения, принялся за сборку.
Сперва спаял между собой аккумуляторы паралельно:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Затем добавил ещё немного, чтоб забить корпус полностью:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Уплотнил всё каким-то поролоном, подпаялся к плате, и оно сразу подало признаки жизни.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Подключил зарядное устройство, через MicroUSB вход, и стал ждать заряда.
На удивление, всё заработало с первого раза, без танцев с бубном.

После чего проверил работоспособность непосредственно на заряд устройств.
В качестве подопытного выступил «Айкос»:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

К сожалению, у меня нечем проверить реальную ёмкость, ток заряда и тому подобное. Поэтому просто ориентируюсь на «работает/не работает». В теории, здесь должно быть около 7700МАч объема.

Таким образом, и себя потешил, и немного природу спас, дав вторую жизнь (а может, и третью) аккумуляторам.

Спасибо за внимание 🙂

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Обновлённая версия основы для наручных часов на двух ИН-16

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Отличия от той версии:

Наличие 4 отверстий для крепления платы к корпусу.
Дополнения в шелкографии.
Красные лампы и красная плата для них.

Небольшое видео работы. Напоминаю, что в процессе зарядки можно активировать постоянный показ времени, а в обычном режиме лампы загораются после нажатия кнопки на пару секунд для показа часов и минут.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Оживляем робота с манипулятором на Arduino

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Игрушка получилась довольно забавная, жалко в детстве такой не было. Хотя мы то знаем, до какого возраста у мужчин длится детство)

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Повторяем поделки из ТикТока

Решил сделать проекты из двух вирусных видео, на Пикабу они тоже были:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Для обоих вариантов понадобится

— Адресная светодиодная лента (я брал WS2812b)

— Микрофон (я брал модуль на MAX9814

— Блок питания на 5V

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Ссылки на исходники прошивок (там несколько вариантов) есть в описании под видео на ютубе. Пара статичных картинок с результатом:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Полностью автоматический миниган из LEGO Technic!

Небольшой рассказ о том, как мой товарищ сделал каноничный автоматизированный миниган из Лего. Бонусом рендер, который не был показан в видео:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Делаем простую помпу!

Всем привет друзья. В этом видео решил сделать мини помпу. Понимаю, что вряд ли кому то пригодится насос из шприца, однако главно что станет наглядно понятен механизм действия подобного устройства и если в дальнейшем его масштабировать, может получиться вполне себе рабочий экземпляр.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Полезная доработка ножниц Leatherman Squirt PS4

Большинство владельцев этого маленького, но очень полезного мультитула сталкиваются с вот такой вот крайне распространенной проблемкой:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Профиль 20х40 и бухта текстильной стропы

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Первым делом варим металлический каркас. Для того что бы прикинуть размеры можно воспользоваться обычной проволокой которую предварительно сгибаем по размерам своей тушки.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

После этого варим две одинаковые боковинки по проволочному эскизу.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Соединяем их между собой и привариваем к прямоугольным ножкам. Вуаля, каркас готов!

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Нарезаем полоски текстильной стропы и нашиваем их лента за лентой. Я в первую очередь натянул коротенькие ленты по ширине, а уже потом те что идут вдоль. Не расстраивайтесь если не получается натянуть короткие ленты как следует. Недостаточное натяжение исчезнет когда вы натяните все длинные ленты.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Бросаем наверх матрасик, и можно залипать в любимую Пикабушку =) А это видео по изготовлению, если кому интересно.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Самодельная большая корабельная пушка

Пока наш парусник простаивает во льду до следующего сезона, я начал изготовление пушек.

Какой же я тогда пират без пушек?)

— За основу я взял 1 метр 110мм пластиковой трубы.

— Сзади прикрепил заглушку, к ней декоративную пимпочку (винград).

— Декоративные кольца сделал из обычного провода.

— Также справа вы можете видеть задвижку для запального отверстия, это обычная защёлка для дверей.

— В качестве «ручек» я взял 2 болта.

— На последок, для большей прочности пушки, я осадил на её пластиковые 5 л бутылки (термоусадкой).

Список материалов: Труба d110мм, длина 1 м; 2 одноразовых соусника, 10-12 бутылок 5л, 2 болта для «ручек», саморезы, клей, краска, уголок, саморезы 110мм, провода для «колец», защёлка для дверей, изолента чёрная.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Маленький принц

Всем привет сделал на днях маленького принца

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

В принципе делал щит от жира перед плитой, но решил и вторую часть использовать в дело сделал панно,
материал сосна, склеивал доски столярным клеем, покрыл морилкой, пилили электролобзиком.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Это в принципе сам щит его пока довожу до ума думаю из чего сделать заднюю часть из досок или что поинтересней придумать.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Вот в принципе и всё. Спасибо за просмотр и комментарии.всем удачи.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Готовь сани летом.

Доброго времени суток всем!

В этом году весенний сезон был для меня довольно напряжённым. Новое рабочее место, новое оборудование, требующее «обкатки», новая схема, требующая много времени на всевозможные тесты и проверки. Да и завышенный ценник на чермет сыграл свою роль. В общем весной было весело, отдыхал от «подработки» на работе 😉
По итогу «допилил» схему пирата и потихоньку готовлюсь к началу осеннего сезона. Пока только начало, но запчастей достаточно и к началу сезона постараюсь не допустить очередей за заказами.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Несколько полностью готовых плат. Проверены и ждут своей очереди на сборку.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Общий вид кучки готовых «приборов». Три полностью в сборе, два с катушками 315мм и один 250мм. Один блок, две катушки 315мм и заготовки для штанги.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Трубы для штанг ПВХ, используемые для прокладки кабеля. Короче, круглый кабель-канал 😉

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Рукоять, подлокотник, цанга и крепление катушки печатаются на 3D принтере из PET-G пластика. Сама штанга телескопическая, для удобства хранения и переноски.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Катушки заливаются в корпуса сделанные вакуумной формовкой. К сожалению своим станком ещё не обзавелся, да и ставить его некуда, поэтому готовые корпуса покупаю у одного хорошего знакомого. Толщина пластика порядка 3мм, что делает корпус достаточно прочным, а полностью залитый эпоксидной смолой корпус становится герметичным и не боится погружения в воду.

В планах на ближайшее время увеличить запасы полностью собранных пиратов.

Всем спасибо за внимание! Если есть какие вопросы, пожелания и предложения, милости просим в комментарии 😉

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Сравнение металлоискателей Пират на разных усилителях

Обновил схему металлоискателя Пират. Заменил микросхему К157УД2 на 4558D. Переделал плату на SMD компоненты.

Вот фото сравнения габаритов из предыдущего поста:

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Для сравнения я подготовил оба пирата.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Сделал питание. Литиевый АКБ 18650 и повышайка. Питание для обоих схем будет одно: 12.5в

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Подготовил катушку. Стандартная индуктивность

400мГн. Диаметр 250мм. (Корпус формованный, катушка зафиксирована, но не залита смолой)

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

По итогам получается, что на 4558D немного больше чувствительность, но есть пока проблемы со звуком. Он заметно тише, чем на К157УД2. Лично грешу на УНЧ. Нужного транзистора не было, пришлось заменить аналогом. Как вариант аналог не очень. В общем есть еще к чему стремиться.

За качество видео просьба особо не пинать, ибо нет у меня достаточно хорошего оборудования для съемки видео, снимал на планшет леново. Да и помещения для съемки нет.

что можно использовать вместо металлоискателя. Смотреть фото что можно использовать вместо металлоискателя. Смотреть картинку что можно использовать вместо металлоискателя. Картинка про что можно использовать вместо металлоискателя. Фото что можно использовать вместо металлоискателя

Ответ на пост «Зато дешевле»

Как же я понимаю автора поста.
Сам занимаюсь металлоискателями. Полностью, от разработки печатных плат, до сборки и продажи готового. В основном делаю на заказ, ибо каждому надо что-то своё. Так, лежит на черный день пара собранных плат, да пара наборов для самостоятельной сборки.
И как же часто пишут с просьбой сделать скидку, мол у других дешевле. Так идите, блин, и покупайте, где дешевле! И ладно бы просили скидку при большом заказе, где я реально могу немного подвинуться по цене, так нет же, на самые копеечные позиции, с которых и прибыли то особо нет!
Вот вы бы пришли в магазин и требовали с продавца скидку на булку хлеба? В лучшем случае вас попросят пройти мимо, а могут и послать.
За всё время был только один покупатель, который просто спросил, есть ли в наличии? Получив утвердительный ответ, перевел деньги и на следующий день получил трек номер. В основном вопросы типа «а что у вас дороже чем не у вас». Да потому что делаю как для себя, а не как некоторые. Бывало ко мне обращались за помощью владельцы металлоискателей, собранных по такой же схеме, но другими «мастерами». Консультировал, высылали фото внутренностей, а там тихий ужас, без слёз не взглянешь. И вот, смотришь на очередное «произведение исхуйства» и думаешь, как такое вообще покупают. А главное, как оно вообще работало?

Источник

Вам также понравится

что можно сделать чтобы вернуть обоняние и вкус

admin 0

инертный газ что это значит

admin 0

за что отстранили диллашоу

admin 0

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
